Datos del producto:
|
| Nombre: | El empaletar de 4 AXIS robótico | Capacidad del producto: | 500-800 cartones/hora |
|---|---|---|---|
| Voltaje: | Monofásico 220V, 50Hz/60Hz | Color: | Rojo/OEM |
| Lengua: | El inglés o la otra lengua modificó para requisitos particulares | Agarrador del robot: | diseñado según producto |
| Uso: | Industria U OTRAS de las bebidas | Paquete: | Cartón de madera |
| Resaltar: | Sistema que empalieta del robot de la selección y del lugar,sistema que empalieta del robot del bolso del arroz 50kg,el empaletar del bolso del arroz 50kg robótico |
||
Sistema que empalieta del robot de la baja selección costo y del lugar para el bolso 50kg del arroz en la industria alimentaria

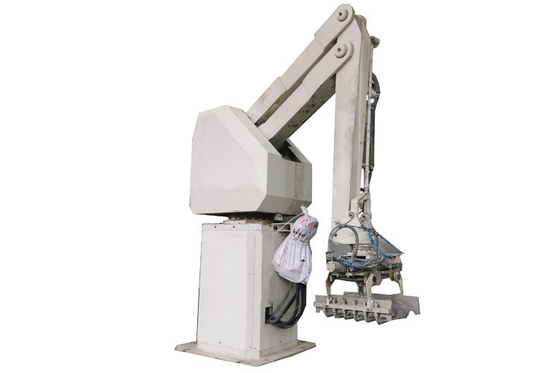

El brazo del robot de 4 que empalieta AXIS se diseña principalmente para los usos que empalietan. El brazo articulado tiene una estructura compacta y se puede integrar en un proceso de empaquetado final compacto. Al mismo tiempo, el robot realiza el artículo que dirige a través del oscilación del brazo, para conectar el material entrante anterior y empaletar siguiente, que acorta grandemente el tiempo de empaquetado y mejora la eficacia de la producción.
4 parámetros técnicos del brazo del robot de AXIS que empalietan
| Modelo no. | XY-SR-210 | ||
| Impulsión | Impulsión del motor servo de la CA | ||
| Instalación | En piso | ||
| Max Palletizing Weight (contiene el peso del agarrador) | 210kgs | ||
| Dar capacidad | 1700 veces/hora | ||
| Movimiento AXIS | Normalmente 4 hachas: , B, C, D (puede ser el eje 6) | ||
| Alcance del movimiento | Uno-AXIS (horizontal) | 1500m m | |
| B-AXIS (vertical) | 2300m m | ||
| C-AXIS (cuerpo) | 330° | ||
| D-AXIS (agarrador) | 330° | ||
| Exactitud de la ubicación | ±0.5mm | ||
| Poder | 6.5KVA | ||
| Aire comprimido | 0.5Mpa | ||
| Peso del robot (no contiene el peso del agarrador) | 1150kgs (+/--10%) | ||
El robot que empalieta de 4 AXIS arma la lista principal de los componentes eléctricos
| No | Nombre de piezas | Modelo | QTY | Proveedor | Nota |
| 1 | Un motor servo del eje | MSME202G1H | 1 | Panasonic | Japón |
| 2 | Motor servo del eje de B | MDME202G1H | 1 | Panasonic | Japón |
| 3 | Motor servo del eje de C | MDME202G1H | 1 | Panasonic | Japón |
| 4 | Motor servo del eje de D | MSMD042G1U | 1 | Panasonic | Japón |
| 5 | Correa síncrona del eje de B | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 6 | Correa síncrona del eje de C | OMEGA HP B15 | 1 | OPTIBELT | Alemania |
| 7 | Tornillo del eje de B | R50*20-S | 1 | HIWIN | Taiwán |
| 8 | Tornillo del eje de C | R45*12-S | 1 | HIWIN | Taiwán |
| 9 | Resbalador del eje de B, carril del gremio | SNS35LR2SSC1-690 | 2 | THK | Japón |
| 10 | Resbalador del eje de C, carril del gremio | SNS35LR2SSC1-520 | 2 | THK | Japón |
| 11 | Un reductor del eje | FC-A75-69 | 1 | Sumitomo | Japón |
| 12 | Reductor del eje de D | F2C-T155 | 1 | Sumitomo | |
| 13 | Microprocesador del control | / | 1 | ADI | América |
Unidad del software
1. La lengua china e inglesa u otra suministró el funcionamiento.
2. Las piezas principales de la máquina utilizan el motor famoso de la marca como COSEN.
3. Paquete de programas informáticos que empalieta incorporado.
4. Conveniente confirmar la situación de la plataforma.
5. Colocación exacta de la posición de la plataforma.
Características de la función
Cambio rápido de modelos que empalietan con recetas depositadas
Interfaz modelo-que corrige de la plataforma fácil de usar: “Experto del modelo”
El color fácil de usar enseña al colgante en el panel de operador estándar del robot (COMPENSACIÓN) para la localización de averías y la detección de falta fáciles
El sistema viene con tres (3) apilando modelos
El software del guardia de la colisión previene daño accidental al agarrador del bolso del robot o al otro equipo dentro de la célula
Los tapónes de la plataforma colocan exactamente las plataformas vacías
Servicio de la Comisión y de la Después-venta
Hacemos diseño exacto de la disposición de la fábrica según el tamaño de la fábrica del cliente; si el cliente necesitó, podríamos hacer diseño del taller con energía eléctrica, abastecimiento de agua, poder del gas, almacenamiento material, almacenamientos finales, el lavabo de los trabajadores, el etc.
Si la necesidad del cliente, nosotros envía al ingeniero para el servicio de la Comisión. 1-2 de nuestro ingeniero irá a su fábrica a instalar y a ajustar la línea de transformación para realizar la producción normal en el tiempo más corto.
