Datos del producto:
|
| El color: | Blanco o color del OEM | El tipo: | Línea de producción de envases |
|---|---|---|---|
| Material de embalaje: | Plástico, papel, película etc. | El controlador: | El controlar del PLC |
| Aplicación: | Bebida, comida, etc médico | Número de AXIS: | 4 / 6 hachas |
| Carga útil máxima: | 70kg (no incluyendo peso del agarrador) | Lengua del regulador: | El inglés o la otra lengua |
| Resaltar: | Sistema que empalieta del robot modificable del programa,Líneas de montaje de la mano del robot que empalietan,Sistema que empalieta del robot de la industria de la alimentación |
||

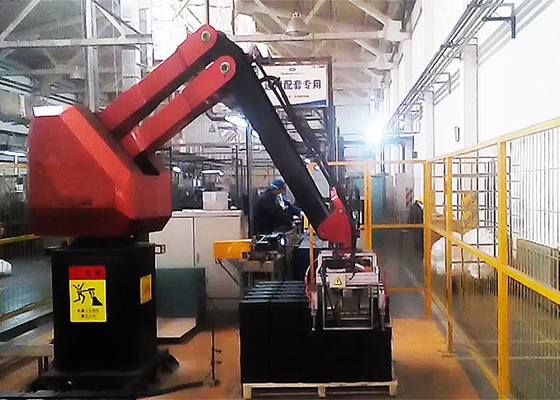

Líneas de montaje modificables de la mano del robot del programa que empalietan en industria de la alimentación
Breve introducción
El robot de la serie del SENIOR tiene actuador linear único, diseño ahorro de energía, respetuoso del medio ambiente del brazo, y el interfaz simple de la operación formula el agarrador, que puede modificar las soluciones profesionales del robot para requisitos particulares para las diversos líneas de montaje y materiales. Su exactitud excelente, velocidad, y funcionamiento eficiente y estable permiten a un robot terminar los requisitos que empalietan de líneas de montaje múltiples al mismo tiempo. La capacidad de carga del robot 120KG-300KG, puede ser conveniente para la alimentación, sustancia química, grano y aceite, comida, los materiales de construcción, sustancia química diaria, alcohol, bebida, medicina, los aparatos electrodomésticos, la electrónica 3C y otras industrias.

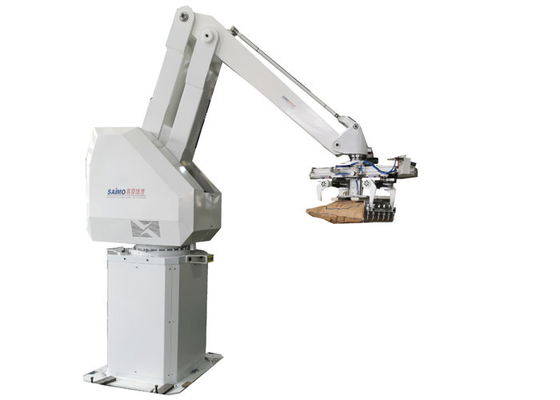

El robot que empalieta se constituye del cuerpo del robot que empalieta, mano del robot, agarrador del robot, piezas de la base del robot y así sucesivamente.
Parámetros técnicos
| Parámetro técnico del robot que empalieta XY-SR210 | |||
| Modelo no. | XY-SR-210 | ||
| Impulsión | Impulsión del motor servo de la CA | ||
| Instalación | En piso | ||
| Max Palletizing Weight (contiene el peso del agarrador) | 210kgs | ||
| Dar capacidad | 1700 veces/hora | ||
| Movimiento AXIS | Normalmente 4 hachas: , B, C, D (puede ser el eje 6) | ||
| Alcance del movimiento | Uno-AXIS (horizontal) | 1500m m | |
| B-AXIS (vertical) | 2300m m | ||
| C-AXIS (cuerpo) | 330° | ||
| D-AXIS (agarrador) | 330° | ||
| Exactitud de la ubicación | ±0.5mm | ||
| Poder | 6.5KVA | ||
| Aire comprimido | 0.5Mpa | ||
| Peso del robot (no contiene el peso del agarrador) | 1150kgs (+/--10%) | ||
Características de la función
La operación de A. Touch-screen alcanza la comunicación antropomecánica, exhibiendo la velocidad de la producción, la razón del fracaso y la posición.
B. Los modelos del producto, la fuente de la plataforma y la descarga que empalietan se pueden programar todo por el PLC.
El modelo de C. Palletizing es fácil de ajustar en la pantalla táctil.
El sistema de abastecimiento de D. Carton adopta control de motor del freno para asegurar el cartón que transporta según la posición preestablecida.
E. la revista de plataforma tiene una alta capacidad de la plataforma vacía 12-15 asegurando automáticamente la fuente de la plataforma.
Componentes eléctricos principales
| No | Nombre de piezas | Modelo | QTY | Proveedor | Nota |
| 1 | Un motor servo del eje | MSME202G1H | 1 | Panasonic | Japón |
| 2 | Motor servo del eje de B | MDME202G1H | 1 | Panasonic | Japón |
| 3 | Motor servo del eje de C | MDME202G1H | 1 | Panasonic | Japón |
| 4 | Motor servo del eje de D | MSMD042G1U | 1 | Panasonic | Japón |
| 5 | Un amplificador servo del eje | MDDHT5540 | 1 | Panasonic | Japón |
| 6 | Amplificador servo del eje de B | MFDHTB3A2 | 1 | Panasonic | Japón |
| 7 | Amplificador servo del eje de C | MFDHTB3A2 | 1 | Panasonic | Japón |
| 8 | Amplificador servo del eje de D | MBDHT2510 | 1 | Panasonic | Japón |
| 9 | Una correa síncrona del eje | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 10 | Correa síncrona del eje de B | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 11 | Correa síncrona del eje de C | OMEGA HP B15 | 1 | OPTIBELT | Alemania |
| 12 | Tornillo del eje de B | R50*20-S | 1 | HIWIN | Taiwán |
| 13 | Tornillo del eje de C | R45*12-S | 1 | HIWIN | Taiwán |
| 14 | Resbalador del eje de B, carril del gremio | SNS35LR2SSC1-690 | 2 | THK | Japón |
| 15 | Resbalador del eje de C, carril del gremio | SNS35LR2SSC1-520 | 2 | THK | Japón |
| 16 | Un reductor del eje | FC-A75-69 | 1 | Sumitomo | Japón |
| 17 | Reductor del eje de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Microprocesador del control | / | 1 | ADI | América |
| 19 | Pantalla táctil | DTP7-W | 1 | CUBO DE DAIN | Corea |
| 20 | Resistor regenerador | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Interruptor de límite | SL1-AK | 5 | AZBIL | Japón |
| 22 | Interruptor optoelectrónico | GL6-N1112 | 5 | Enfermo | Alemán |
| 23 | Válvula electromagnética | SY5120/7120 | 2 | SMC | Japón |
| 24 | cilindro del Prensa-bolso | MGPM25 | 2 | SMC | Japón |
| 25 | Cilindro del agarrador | CG1BN63 | 4 | SMC | Japón |
| 26 | Transporte | /// | 6 | SKF | Suiza |
Unidad del software
1. La lengua china e inglesa u otra suministró el funcionamiento.
2. Las piezas principales de la máquina utilizan el motor famoso de la marca como COSEN.
3. Paquete de programas informáticos que empalieta incorporado.
4. Conveniente confirmar la situación de la plataforma.
5. Colocación exacta de la posición de la plataforma.
6. Fácil elegir el modo del trabajo y de escritura.
Paquete y envío
La máquina envuelta en una película y llena en caja de madera exportada de la fumigación, después transportó a la salida el puerto que cliente requerido como Shangai, Ningbo, Qingdao, Suzhou etc.
Servicio de la Comisión y de la Después-venta
Hacemos diseño exacto de la disposición de la fábrica según el tamaño de la fábrica del cliente; si el cliente necesitó, podríamos hacer diseño del taller con energía eléctrica, abastecimiento de agua, poder del gas, almacenamiento material, almacenamientos finales, el lavabo de los trabajadores, el etc.
Si la necesidad del cliente, nosotros envía al ingeniero para el servicio de la Comisión. 1-2 de nuestro ingeniero lo vaya a hacer
vaya a su fábrica a instalar y a ajustar la línea de transformación para realizar la producción normal en el tiempo más corto.
Nuestros ingenieros tienen responsabilidad de entrenar y de enseñar los trabajadores a cómo actuar, limpiar, mantener la reparación toda la máquina, hasta que el trabajador podría actuar bien la cadena de producción.
Cuesta normalmente 10 días para el servicio de la Comisión, y suministramos garantía de un año a partir de la fecha de la realización del servicio de la Comisión.
Los boletos ida-vuelta del vuelo del ingeniero, el alojamiento y el sueldo diario USD 60-100 están en la cuenta del cliente.
Modifique para requisitos particulares nos entran en contacto con
Usted quisiera conocer la oferta del detalle de las máquinas, confirma por favor sus requisitos del detalle (información como abajo) para el proyecto entero de modo que poder sugerir el mejor modelo de máquina conveniente para usted.
1. ¿Cuál es su producto? ¿Embalado en bolso o cartón u otros?
¿2. cuántos paquetes por hora?
3. ¿Puede usted enviarme la disposición de su taller actual? Tenemos que diseñar el dibujo de la línea entera basada en su disposición del taller. Si no, por favor díganos los tamaños disponibles de su taller.
4. ¿Cuál es la altura de la plataforma llena (sin el grueso vacío de la plataforma)?
5. ¿Cuál es el tipo que empalieta (cuántos bolsos por capa, cuántas capas por la plataforma, cómo los bolsos se ponen en cada capa)?
6. ¿Cuál es los tamaños (longitud, anchura, altura) de la plataforma vacía?
7. ¿Usted quiere la revista de plataforma auto?
8. ¿Cuál es su voltaje del país?
