Datos del producto:
|
| nombre: | Selección y lugar robóticos | REGULADOR: | El controlar del PLC |
|---|---|---|---|
| Voltaje: | 220V, 50Hz | Capacidad del producto: | 500-800 cartones/hora |
| Un movimiento del eje: | ° 330 | Función: | El empaletar, apilando, el llevar, embalando y así sucesivamente |
| Tipo del agarrador del robot: | diseñado según producto | Uso: | Bebida, comida, cartón, tambor, bolso etc. |
| Resaltar: | Selección del PLC y máquina robóticas del lugar,4 hachas que empalietan la máquina,4 AXIS escogen y colocan robótico |
||

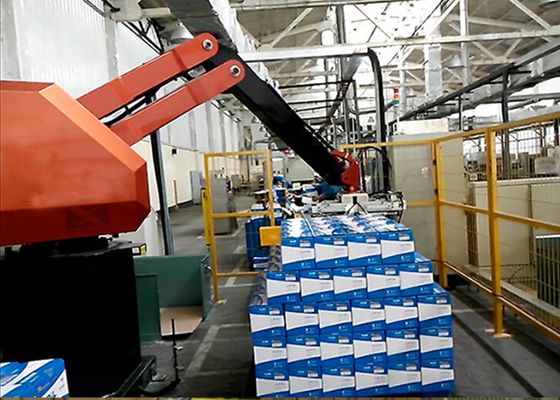

4 hachas que empalietan la selección y el lugar del bajo costo de la máquina robóticos
Parámetros técnicos robóticos del sistema que empalietan
| Modelo no. | XY-SR-210 | ||
| Impulsión | Impulsión del motor servo de la CA | ||
| Instalación | En piso | ||
| Max Palletizing Weight (contiene el peso del agarrador) | 210kgs | ||
| Dar capacidad | 1700 veces/hora | ||
| Movimiento AXIS | Normalmente 4 hachas: , B, C, D (puede ser el eje 6) | ||
| Alcance del movimiento | Uno-AXIS (horizontal) | 1500m m | |
| B-AXIS (vertical) | 2300m m | ||
| C-AXIS (cuerpo) | 330° | ||
| D-AXIS (agarrador) | 330° | ||
| Exactitud de la ubicación | ±0.5mm | ||
| Poder | 6.5KVA | ||
| Aire comprimido | 0.5Mpa | ||
| Peso del robot (no contiene el peso del agarrador) | 1150kgs (+/--10%) | ||
Breve introducción

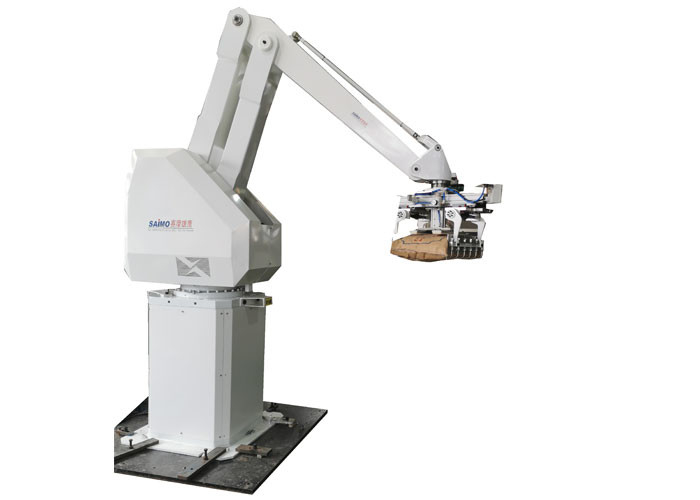

El robot que empalieta serio de Eagle XY-SR es el robot que empalieta del coordenada de la superficie del cilindro del cuatro-grado, principalmente movimiento por eje horizontal del movimiento, eje vertical del movimiento, la fundación de la rotación y el eje de la mano.
El de múltiples capas de empaletar permite la bifurcación se traslada los a almacén. Este equipo adopta la pantalla táctil del PLC y el manejo inteligente que nosotros no sólo simples y fáciles dominar, pero también reducir el trabajo.
Los componentes eléctricos principales enumeran
| No | Nombre de piezas | Modelo | QTY | Proveedor | Nota |
| 1 | Un motor servo del eje | MSME202G1H | 1 | Panasonic | Japón |
| 2 | Motor servo del eje de B | MDME202G1H | 1 | Panasonic | Japón |
| 3 | Motor servo del eje de C | MDME202G1H | 1 | Panasonic | Japón |
| 4 | Motor servo del eje de D | MSMD042G1U | 1 | Panasonic | Japón |
| 5 | Un amplificador servo del eje | MDDHT5540 | 1 | Panasonic | Japón |
| 6 | Amplificador servo del eje de B | MFDHTB3A2 | 1 | Panasonic | Japón |
| 7 | Amplificador servo del eje de C | MFDHTB3A2 | 1 | Panasonic | Japón |
| 8 | Amplificador servo del eje de D | MBDHT2510 | 1 | Panasonic | Japón |
| 9 | Una correa síncrona del eje | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 10 | Correa síncrona del eje de B | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 11 | Correa síncrona del eje de C | OMEGA HP B15 | 1 | OPTIBELT | Alemania |
| 12 | Tornillo del eje de B | R50*20-S | 1 | HIWIN | Taiwán |
| 13 | Tornillo del eje de C | R45*12-S | 1 | HIWIN | Taiwán |
| 14 | Resbalador del eje de B, carril del gremio | SNS35LR2SSC1-690 | 2 | THK | Japón |
| 15 | Resbalador del eje de C, carril del gremio | SNS35LR2SSC1-520 | 2 | THK | Japón |
| 16 | Un reductor del eje | FC-A75-69 | 1 | Sumitomo | Japón |
| 17 | Reductor del eje de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Microprocesador del control | / | 1 | ADI | América |
Función
A. Los modelos del producto, la fuente de la plataforma y la descarga que empalietan se pueden programar todo por el PLC.
b. el modelo que empalieta es fácil de ajustar en la pantalla táctil.
c. el sistema de abastecimiento del cartón adopta control de motor del freno para asegurar el cartón que transporta según la posición preestablecida.
d. la revista de plataforma tiene una alta capacidad de la plataforma vacía 12-15 asegurando automáticamente la fuente de la plataforma.
FAQ
Q: ¿Cómo conseguir una cita exacta?
: Por favor proporciónenos el detalle del objeto tal como dibujo y dimensiones.
Q: ¿cuál es el paquete?
: Todas las mercancías se embalan en caja de madera
Q: ¿Usted ofrece Installation&debugging?
: Nuestros ingenieros están disponibles mantener la maquinaria en ultramar para ayudar a clientes a solucionar problemas de la máquina.
Servicio de la Comisión y de la Después-venta
Hacemos diseño exacto de la disposición de la fábrica según el tamaño de la fábrica del cliente; si el cliente necesitó, podríamos hacer diseño del taller con energía eléctrica, abastecimiento de agua, poder del gas, almacenamiento material, almacenamientos finales, el lavabo de los trabajadores, el etc.
Si la necesidad del cliente, nosotros envía al ingeniero para el servicio de la Comisión. 1-2 de nuestro ingeniero irá a su fábrica a instalar y a ajustar la línea de transformación para realizar la producción normal en el tiempo más corto.
Instrucciones de instalación
Le suministraremos el manual del usuario y el dibujo eléctrico de todas las máquinas para que usted instale las máquinas por ti mismo. Si usted piensa usted no puede instalar las máquinas por ti mismo, podemos enviar al ingeniero a su fábrica para instalar y eliminar errores del etc.
