Datos del producto:
|
| Nombre: | Brazo robótico | Uso: | Bebida, comida, etc. médico. |
|---|---|---|---|
| Condición: | Todo el nuevo | Material de empaquetado: | Plástico, papel, película etc. |
| Función: | El empaletar, apilando, el llevar, embalando y así sucesivamente | Tipo conducido: | Sistema electrico |
| Capacidad del producto: | Líneas multi, 8s por ciclo | Voltaje: | 220V/380V, 50Hz |
| Resaltar: | Agarrador programable del robot que empalieta,Piso - agarrador montado del robot que empalieta,Agarrador que empalieta programable |
||

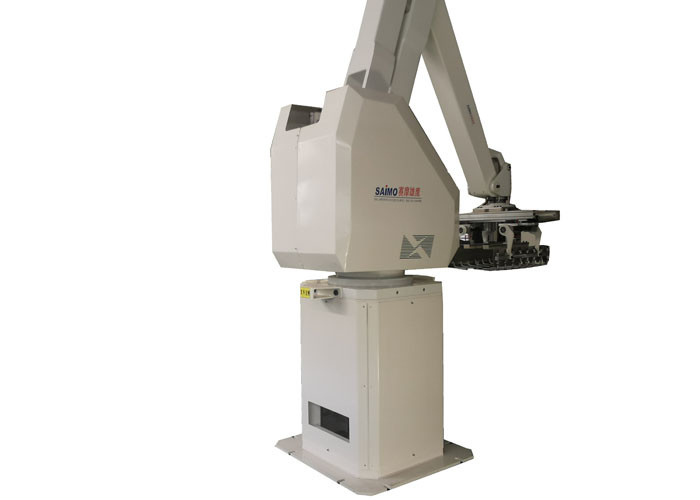

Piso programable eléctrico - montó el agarrador del robot que empaletaba para el cemento del bolso de la válvula
Introducción
Los robots que empalietan de SAIMO pueden cumplir virtualmente cualquier requisito que empalieta. Los gracias a una amplia selección de efectores finales, los palletizers robóticos proporcionan flexibilidad máxima. Si usted necesita dirigir, las cajas, los cubos de los bolsos, los jarros, los tambores, o cualquier otro tipo de envase, podemos proveer de usted los palletizers adaptados, confiables y altamente productivos para la producción pequeña, media, y en grande. Con centenares de robots que empaletaban vendidos por todo el mundo, SAIMO ha desarrollado experiencia única en la fabricación de palletizers robóticos rápidos y confiables. Los gracias al de alta calidad de los robots de ABB y a la simplicidad de su diseño, robots que empalietan de SAIMO son extremadamente confiables y requieren mantenimiento muy pequeño.
Parámetros técnicos
| Parámetro técnico del robot que empalieta XY-SR210 | |||
| Modelo no. | XY-SR-210 | ||
| Impulsión | Impulsión del motor servo de la CA | ||
| Instalación | En piso | ||
| Max Palletizing Weight (contiene el peso del agarrador) | 210kgs | ||
| Dar capacidad | 1700 veces/hora | ||
| Movimiento AXIS | Normalmente 4 hachas: , B, C, D (puede ser el eje 6) | ||
| Alcance del movimiento | Uno-AXIS (horizontal) | 1500m m | |
| B-AXIS (vertical) | 2300m m | ||
| C-AXIS (cuerpo) | 330° | ||
| D-AXIS (agarrador) | 330° | ||
| Exactitud de la ubicación | ±0.5mm | ||
| Poder | 6.5KVA | ||
| Aire comprimido | 0.5Mpa | ||
| Peso del robot (no contiene el peso del agarrador) | 1150kgs (+/--10%) | ||
Características de la función
1. Regulador del PLC (el funcionamiento puede ser cliente inglés o cualquier otro de la lengua requerido), fácil de utilizar
2. El movimiento linear dejado venir verdad, simplifica el sistema de control
3. Estructura simple, porcentaje de averías bajo y mantenimiento conveniente
4. Pocas piezas y accesorios principales, coste de mantenimiento bajo
5. Bajo consumo de energía, solamente 1/3 consumo de la misma clase de grúa de apilador mecánica de otras compañías
6. Necesite solamente un pequeño espacio, ratio de la utilización del piso es alto
7. El agarrador diverso, adapta fexiblemente diversos requisitos que empalietan
Los componentes eléctricos principales enumeran
| No | Nombre de piezas | Modelo | QTY | Proveedor | Nota |
| 1 | Un motor servo del eje | MSME202G1H | 1 | Panasonic | Japón |
| 2 | Motor servo del eje de B | MDME202G1H | 1 | Panasonic | Japón |
| 3 | Motor servo del eje de C | MDME202G1H | 1 | Panasonic | Japón |
| 4 | Motor servo del eje de D | MSMD042G1U | 1 | Panasonic | Japón |
| 5 | Un amplificador servo del eje | MDDHT5540 | 1 | Panasonic | Japón |
| 6 | Amplificador servo del eje de B | MFDHTB3A2 | 1 | Panasonic | Japón |
| 7 | Amplificador servo del eje de C | MFDHTB3A2 | 1 | Panasonic | Japón |
| 8 | Amplificador servo del eje de D | MBDHT2510 | 1 | Panasonic | Japón |
| 9 | Una correa síncrona del eje | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 10 | Correa síncrona del eje de B | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 11 | Correa síncrona del eje de C | OMEGA HP B15 | 1 | OPTIBELT | Alemania |
| 12 | Tornillo del eje de B | R50*20-S | 1 | HIWIN | Taiwán |
| 13 | Tornillo del eje de C | R45*12-S | 1 | HIWIN | Taiwán |
| 14 | Resbalador del eje de B, carril del gremio | SNS35LR2SSC1-690 | 2 | THK | Japón |
| 15 | Resbalador del eje de C, carril del gremio | SNS35LR2SSC1-520 | 2 | THK | Japón |
| 16 | Un reductor del eje | FC-A75-69 | 1 | Sumitomo | Japón |
| 17 | Reductor del eje de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Microprocesador del control | / | 1 | ADI | América |
| 19 | Pantalla táctil | DTP7-W | 1 | CUBO DE DAIN | Corea |
| 20 | Resistor regenerador | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Interruptor de límite | SL1-AK | 5 | AZBIL | Japón |
| 22 | Interruptor optoelectrónico | GL6-N1112 | 5 | Enfermo | Alemán |
| 23 | Válvula electromagnética | SY5120/7120 | 2 | SMC | Japón |
| 24 | cilindro del Prensa-bolso | MGPM25 | 2 | SMC | Japón |
| 25 | Cilindro del agarrador | CG1BN63 | 4 | SMC | Japón |

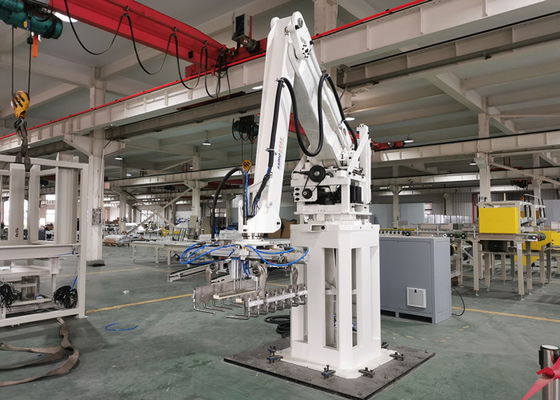

Movimiento de trabajo del robot
Unidad del software
1. La lengua china e inglesa u otra suministró el funcionamiento.
2. Las piezas principales de la máquina utilizan el motor famoso de la marca como COSEN.
3. Paquete de programas informáticos que empalieta incorporado.
4. Conveniente confirmar la situación de la plataforma.
5. Colocación exacta de la posición de la plataforma.
6. Fácil elegir el modo del trabajo y de escritura.
Piezas eléctricas
Paquete y envío
La máquina envuelta en una película y llena en cajas de madera exportadas de la fumigación, después transportó a la salida el puerto que cliente requerido como Shangai, Ningbo, Qingdao, Suzhou etc.
Alternativamente, contacto nosotros para recibir más información sobre nuestra línea de productos o para completar nuestra hoja de trabajo de empaquetado de las soluciones para informarnos usted necesidades específicas. Nuestros expertos de los sistemas de empaquetado entonces encontrarán el equipo derecho para usted.
