Datos del producto:
|
| Uso: | Bebida, comida, médico, alimento para animales etc. | Garantía: | Una instalación del rato del año |
|---|---|---|---|
| Origen: | Hefei, Anhui, China | Tipo conducido: | Tipo eléctrico |
| Capacidad del producto: | Múltiples líneas, 8s por ciclo | Voltaje: | 220V/380V |
| Agarrador del robot: | diseñado según producto | peso de carga: | 130kg (peso incluyendo del agarrador) |
| Resaltar: | Robot que empalieta del motor servo,Robot que empalieta del motor servo,Robot que empalieta de la industria del alimento para animales |
||

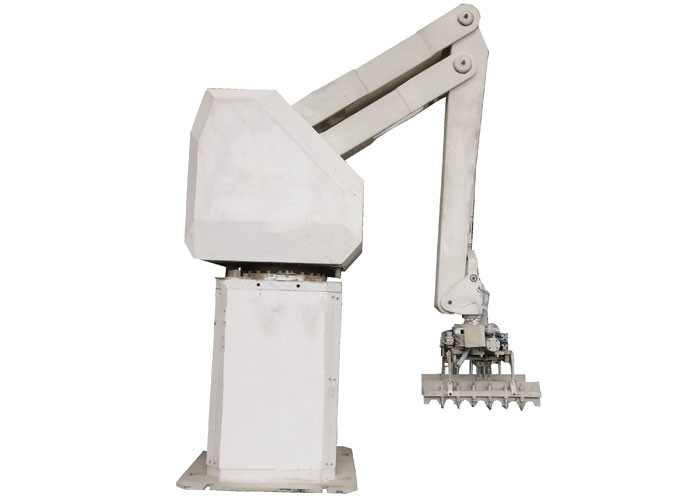

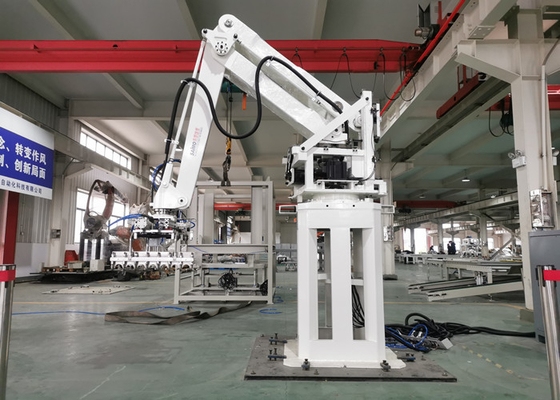

Brazo del robot del robot y el empaletar del motor que empalieta servo en industria del alimento para animales
Uso del producto
Los robots que empalietan de SAIMO pueden cumplir virtualmente cualquier requisito que empalieta. Los gracias a una amplia selección de efectores finales, los palletizers robóticos proporcionan flexibilidad máxima. Si usted necesita dirigir, las cajas, los cubos de los bolsos, los jarros, los tambores, o cualquier otro tipo de envase, podemos proveer de usted los palletizers adaptados, confiables y altamente productivos para la producción pequeña, media, y en grande. Con centenares de robots que empaletaban vendidos por todo el mundo, SAIMO ha desarrollado experiencia única en la fabricación de palletizers robóticos rápidos y confiables. Los gracias al de alta calidad de los robots de ABB y a la simplicidad de su diseño, robots que empalietan de SAIMO son extremadamente confiables y requieren mantenimiento muy pequeño.
Parámetros técnicos
| Parámetro técnico del robot que empalieta XY-SR130 | |||
| Modelo no. | XY-SR-130 | ||
| Impulsión | Impulsión del motor servo de la CA | ||
| Instalación | En piso | ||
| Max Palletizing Weight (contiene el peso del agarrador) | 130kgs | ||
| Dar capacidad | 1500 veces/hora | ||
| Movimiento AXIS | Eje normalmente 4: , B, C, D (puede ser el eje 6) | ||
| Alcance del movimiento | Uno-AXIS (horizontal) | 1300m m | |
| B-AXIS (vertical) | 2100m m | ||
| C-AXIS (cuerpo) | 330° | ||
| D-AXIS (agarrador) | 330° | ||
| Exactitud de la ubicación | ±0.5mm | ||
| Poder | 4.5KW | ||
| Aire comprimido | 0.5Mpa | ||
| Peso del robot (no contiene el peso del agarrador) | 800kgs (+/--10%) | ||
Características de la función
Maneja diversos tipos y tamaños de bolsos, de balas y de paquetes
Cambio rápido de modelos que empalietan con recetas depositadas
Interfaz modelo-que corrige de la plataforma fácil de usar: “Experto del modelo”
El color fácil de usar enseña al colgante en el panel de operador estándar del robot (COMPENSACIÓN) para la localización de averías y la detección de falta fáciles
El sistema viene con tres (3) apilando modelos
El software del guardia de la colisión previene daño accidental al agarrador del bolso del robot o al otro equipo dentro de la célula
Los componentes eléctricos principales enumeran
| No | Nombre de piezas | Modelo | QTY | Proveedor | Nota |
| 1 | Un motor servo del eje | MSME202G1H | 1 | Panasonic | Japón |
| 2 | Motor servo del eje de B | MDME202G1H | 1 | Panasonic | Japón |
| 3 | Motor servo del eje de C | MDME202G1H | 1 | Panasonic | Japón |
| 4 | Motor servo del eje de D | MSMD042G1U | 1 | Panasonic | Japón |
| 5 | Un amplificador servo del eje | MDDHT5540 | 1 | Panasonic | Japón |
| 6 | Amplificador servo del eje de B | MFDHTB3A2 | 1 | Panasonic | Japón |
| 7 | Amplificador servo del eje de C | MFDHTB3A2 | 1 | Panasonic | Japón |
| 8 | Amplificador servo del eje de D | MBDHT2510 | 1 | Panasonic | Japón |
| 9 | Una correa síncrona del eje | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 10 | Correa síncrona del eje de B | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 11 | Correa síncrona del eje de C | OMEGA HP B15 | 1 | OPTIBELT | Alemania |
| 12 | Tornillo del eje de B | R50*20-S | 1 | HIWIN | Taiwán |
| 13 | Tornillo del eje de C | R45*12-S | 1 | HIWIN | Taiwán |
| 14 | Resbalador del eje de B, carril del gremio | SNS35LR2SSC1-690 | 2 | THK | Japón |
| 15 | Resbalador del eje de C, carril del gremio | SNS35LR2SSC1-520 | 2 | THK | Japón |
| 16 | Un reductor del eje | FC-A75-69 | 1 | Sumitomo | Japón |
| 17 | Reductor del eje de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Microprocesador del control | / | 1 | ADI | América |
| 19 | Pantalla táctil | DTP7-W | 1 | CUBO DE DAIN | Corea |
| 20 | Resistor regenerador | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Interruptor de límite | SL1-AK | 5 | AZBIL | Japón |
| 22 | Interruptor optoelectrónico | GL6-N1112 | 5 | Enfermo | Alemán |
| 23 | Válvula electromagnética | SY5120/7120 | 2 | SMC | Japón |
Instrucciones de instalación
Le suministraremos el manual del usuario y el dibujo eléctrico de todas las máquinas para que usted instale las máquinas por ti mismo. Si usted piensa usted no puede instalar las máquinas por ti mismo, podemos enviar al ingeniero a su fábrica para instalar y eliminar errores del etc.
Paquete y envío
La máquina envuelta en una película y llena en cajas de madera exportadas de la fumigación, después transportó a la salida el puerto que cliente requerido como Shangai, Ningbo, Qingdao, Suzhou etc.
Instrucciones de instalación
Le suministraremos el manual del usuario y el dibujo eléctrico de todas las máquinas para que usted instale las máquinas por ti mismo. Si usted piensa usted no puede instalar las máquinas por ti mismo, podemos enviar al ingeniero a su fábrica para instalar y eliminar errores del etc.
