Datos del producto:
|
| Nombre: | Brazo del robot de 4 que empalieta AXIS | Capacidad del producto: | 500-800 cartones/hora |
|---|---|---|---|
| Voltaje: | Monofásico 220V, 50Hz | color: | Rojo/blanco/modificado para requisitos particulares |
| Agarrador del robot: | diseñado según producto | Lengua: | El inglés o la otra lengua |
| Paquete: | CASO DE MADERA DE LA EXPORTACIÓN | uso: | Industria u otras de las bebidas |
| Resaltar: | Robot Palletiser con la unidad del software,Robot Palletiser de 4 AXIS,Sistema que empalieta 4 AXIS del robot |
||
Robot Palletiser con la unidad/la baja selección costo y el lugar 4 AXIS del software

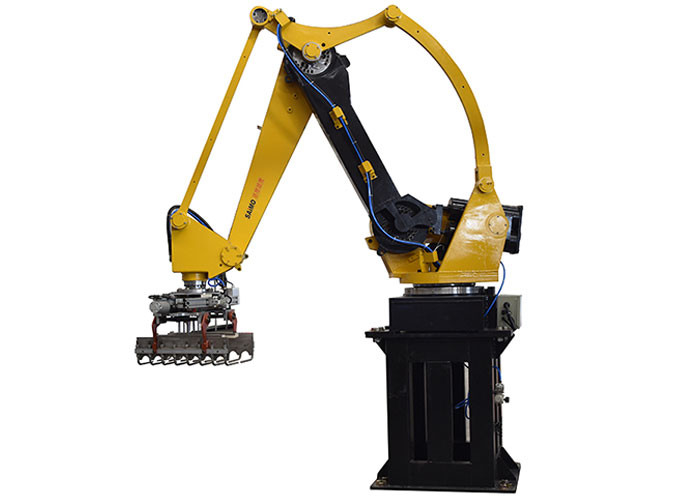

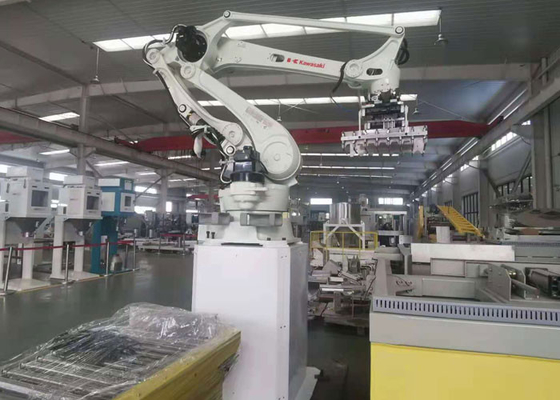

El brazo del robot de 4 que empalieta AXIS se diseña principalmente para los usos que empalietan. El brazo articulado tiene una estructura compacta y se puede integrar en un proceso de empaquetado final compacto. Al mismo tiempo, el robot realiza el artículo que dirige a través del oscilación del brazo, para conectar el material entrante anterior y empaletar siguiente, que acorta grandemente el tiempo de empaquetado y mejora la eficacia de la producción.
4 parámetros técnicos del brazo del robot de AXIS que empalietan
| Artículo | Eagle | ||
| Modelo | XY-SR130 | XY-SR210 | |
| Número de hachas | 4 hachas: Porque C D (pueden ser 6 hachas) | 4 hachas: Porque C D (pueden ser 6 hachas) | |
| Método del movimiento | Tipo coordinado del paso del círculo | Tipo coordinado del paso del círculo | |
| Instalación | En piso | En piso | |
| Peso que empalieta (contiene el peso del agarrador) | 130kg | 210kg | |
| Dar capacidad | 1500 veces/hora | 1700 veces/hora | |
| Alcance del movimiento | AXIS (horizontal) | 1300m m | 1500m m |
| B AXIS (vertical) | 2000m m | 2300m m | |
| C AXIS (cuerpo) | 330° | 330° | |
| D AXIS (agarrador) | 330° | 330° | |
| Exactitud de repetición de la ubicación | ±0.5mm | ±0.5mm | |
| Poder | 4KW | 6.5KW | |
| Método de enseñanza | Exención de enseñanza/de enseñanza del manual de la ayuda/de la enseñanza (opcional) | ||
| Peso del robot | 800kg | 1300kg | |
Características de la función
1. Regulador del PLC (el funcionamiento puede ser cliente inglés o cualquier otro de la lengua requerido), fácil de utilizar
2. El movimiento linear dejado venir verdad, simplifica el sistema de control
3. Estructura simple, porcentaje de averías bajo y mantenimiento conveniente
4. Pocas piezas y accesorios principales, coste de mantenimiento bajo
5. Bajo consumo de energía, solamente 1/3 consumo de la misma clase de grúa de apilador mecánica de otras compañías
El robot que empalieta de 4 AXIS arma la lista principal de los componentes eléctricos
| No | Nombre de piezas | Modelo | QTY | Proveedor | Nota |
| 1 | Un motor servo del eje | MSME202G1H | 1 | Panasonic | Japón |
| 2 | Motor servo del eje de B | MDME202G1H | 1 | Panasonic | Japón |
| 3 | Motor servo del eje de C | MDME202G1H | 1 | Panasonic | Japón |
| 4 | Motor servo del eje de D | MSMD042G1U | 1 | Panasonic | Japón |
| 5 | Correa síncrona del eje de B | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 6 | Correa síncrona del eje de C | OMEGA HP B15 | 1 | OPTIBELT | Alemania |
| 7 | Tornillo del eje de B | R50*20-S | 1 | HIWIN | Taiwán |
| 8 | Tornillo del eje de C | R45*12-S | 1 | HIWIN | Taiwán |
| 9 | Resbalador del eje de B, carril del gremio | SNS35LR2SSC1-690 | 2 | THK | Japón |
| 10 | Resbalador del eje de C, carril del gremio | SNS35LR2SSC1-520 | 2 | THK | Japón |
| 11 | Un reductor del eje | FC-A75-69 | 1 | Sumitomo | Japón |
| 12 | Reductor del eje de D | F2C-T155 | 1 | Sumitomo |
Unidad del software
1. La lengua china e inglesa u otra suministró el funcionamiento.
2. Las piezas principales de la máquina utilizan el motor famoso de la marca como COSEN.
3. Paquete de programas informáticos que empalieta incorporado.
4. Conveniente confirmar la situación de la plataforma.
5. Colocación exacta de la posición de la plataforma.
Servicio de la Comisión y de la Después-venta
Hacemos diseño exacto de la disposición de la fábrica según el tamaño de la fábrica del cliente; si el cliente necesitó, podríamos hacer diseño del taller con energía eléctrica, abastecimiento de agua, poder del gas, almacenamiento material, almacenamientos finales, el lavabo de los trabajadores, el etc.
Si la necesidad del cliente, nosotros envía al ingeniero para el servicio de la Comisión. 1-2 de nuestro ingeniero irá a su fábrica a instalar y a ajustar la línea de transformación para realizar la producción normal en el tiempo más corto.
Paquete y envío
La máquina envuelta en una película y llena en cajas de madera exportadas de la fumigación, después transportó a la salida el puerto que cliente requerido como Shangai, Ningbo, Qingdao, Suzhou etc.
Podemos también transportar las máquinas por vuelo, todas dependemos del requisito del cliente.
