Datos del producto:
|
| Origen: | Anhui, China | Voltaje: | Monofásico 220V, 50Hz |
|---|---|---|---|
| Capacidad del producto: | 500-800 cartones/hora | Color: | Blanco normal |
| Lengua: | El inglés o la otra lengua modificada para requisitos particulares | Agarrador del robot: | diseñado según producto |
| Paquete: | cartón de madera | Uso: | Bebida, comida, cartón, bolso etc. |
| Resaltar: | Piso - brazo montado del robot que empalieta,Brazo del robot de la industria de la alimentación que empalieta,Brazo blanco normal del robot que empalieta |
||

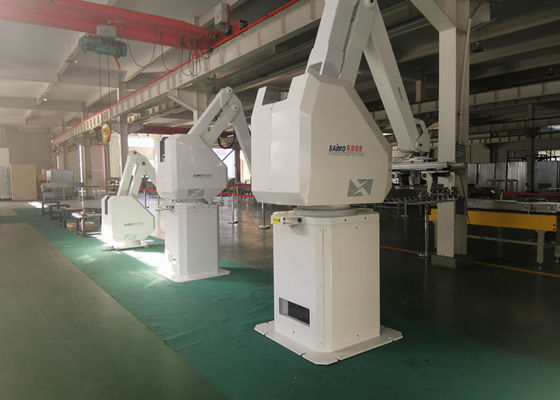

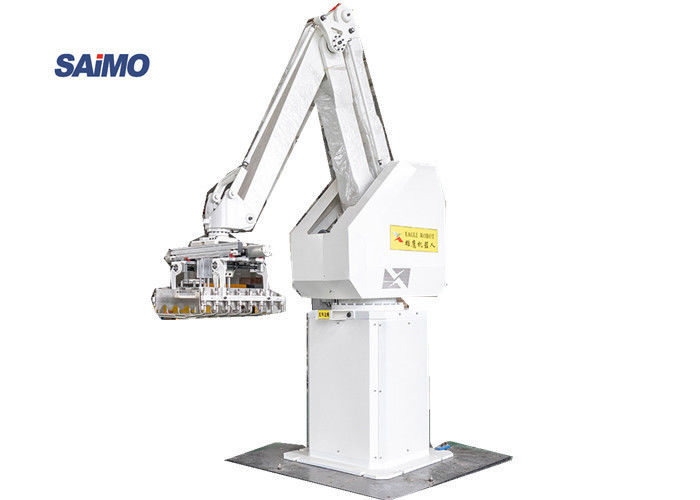

Piso que empaletaba del robot de la industria de la alimentación - montó 4 AXIS que apilaba el robot
Uso
El palletizer del robot se puede utilizar en cualquier cadena, el abastecimiento inteligente, rogotic y la red de producción para el sitio de la producción. Es un sistema logístico que empalieta que se puede utilizar en la industria de la cerveza, bebida y el producto alimenticio etc., extensamente usde para el cartón, cajón plástico, botella, bolso, barril, producto envuelto encogimiento y conserva el etc.
Parámetros técnicos
| Modelo no. | XY-SR-210 | ||
| Impulsión | Impulsión del motor servo de la CA | ||
| Instalación | En piso | ||
| Max Palletizing Weight (contiene el peso del agarrador) | 210kgs | ||
| Dar capacidad | 1700 veces/hora | ||
| Movimiento AXIS | Normalmente 4 hachas: , B, C, D (puede ser el eje 6) | ||
| Alcance del movimiento | Uno-AXIS (horizontal) | 1500m m | |
| B-AXIS (vertical) | 2300m m | ||
| C-AXIS (cuerpo) | 330° | ||
| D-AXIS (agarrador) | 330° | ||
| Exactitud de la ubicación | ±0.5mm | ||
| Poder | 6.5KVA | ||
| Aire comprimido | 0.5Mpa | ||
| Peso del robot (no contiene el peso del agarrador) | 1150kgs (+/--10%) | ||
Los componentes eléctricos principales enumeran
| No | Nombre de piezas | Modelo | QTY | Proveedor | Nota |
| 1 | Un motor servo del eje | MSME202G1H | 1 | Panasonic | Japón |
| 2 | Motor servo del eje de B | MDME202G1H | 1 | Panasonic | Japón |
| 3 | Motor servo del eje de C | MDME202G1H | 1 | Panasonic | Japón |
| 4 | Motor servo del eje de D | MSMD042G1U | 1 | Panasonic | Japón |
| 5 | Correa síncrona del eje de B | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 6 | Correa síncrona del eje de C | OMEGA HP B15 | 1 | OPTIBELT | Alemania |
| 7 | Tornillo del eje de B | R50*20-S | 1 | HIWIN | Taiwán |
| 8 | Tornillo del eje de C | R45*12-S | 1 | HIWIN | Taiwán |
| 9 | Resbalador del eje de B, carril del gremio | SNS35LR2SSC1-690 | 2 | THK | Japón |
| 10 | Resbalador del eje de C, carril del gremio | SNS35LR2SSC1-520 | 2 | THK | Japón |
| 11 | Un reductor del eje | FC-A75-69 | 1 | Sumitomo | Japón |
| 12 | Reductor del eje de D | F2C-T155 | 1 | Sumitomo | |
| 13 | Microprocesador del control | / | 1 | ADI | América |
Unidad del software
1. La lengua china e inglesa u otra suministró el funcionamiento.
2. Las piezas principales de la máquina utilizan el motor famoso de la marca como COSEN.
3. Paquete de programas informáticos que empalieta incorporado.
4. Conveniente confirmar la situación de la plataforma.
5. Colocación exacta de la posición de la plataforma.
Características de la función
1. Regulador del PLC (el funcionamiento puede ser cliente inglés o cualquier otro de la lengua requerido), fácil de utilizar
2. El movimiento linear dejado venir verdad, simplifica el sistema de control
3. Estructura simple, porcentaje de averías bajo y mantenimiento conveniente
4. Pocas piezas y accesorios principales, coste de mantenimiento bajo
5. Bajo consumo de energía, solamente 1/3 consumo de la misma clase de grúa de apilador mecánica de otras compañías
Paquete y envío
Podemos transportar las máquinas por vuelo, todas dependemos del requisito del cliente.
Servicio de la Comisión y de la Después-venta
Hacemos diseño exacto de la disposición de la fábrica según el tamaño de la fábrica del cliente; si el cliente necesitó, podríamos hacer diseño del taller con energía eléctrica, abastecimiento de agua, poder del gas, almacenamiento material, almacenamientos finales, el lavabo de los trabajadores, el etc.
Si la necesidad del cliente, nosotros envía al ingeniero para el servicio de la Comisión. 1-2 de nuestro ingeniero irá a su fábrica a instalar y a ajustar la línea de transformación para realizar la producción normal en el tiempo más corto.
Modifique para requisitos particulares nos entran en contacto con
Usted quisiera conocer la oferta del detalle de las máquinas, confirma por favor sus requisitos del detalle (información como abajo) para el proyecto entero de modo que poder sugerir el mejor modelo de máquina conveniente para usted.
1. ¿Cuál es su producto? ¿Embalado en bolso o cartón u otros?
¿2. cuántos paquetes por hora?
3. ¿Puede usted enviarme la disposición de su taller actual? Tenemos que diseñar el dibujo de la línea entera basada en su disposición del taller. Si no, por favor díganos los tamaños disponibles de su taller.
4. ¿Cuál es la altura de la plataforma llena (sin el grueso vacío de la plataforma)?
5. ¿Cuál es el tipo que empalieta (cuántos bolsos por capa, cuántas capas por la plataforma, cómo los bolsos se ponen en cada capa)?
6. ¿Cuál es los tamaños (longitud, anchura, altura) de la plataforma vacía?
