Datos del producto:
|
| Color: | Blanco normal o modificado para requisitos particulares | Uso: | Bebida, comida, cartón, bolso etc. |
|---|---|---|---|
| Voltaje: | Monofásico 220V, 50Hz | Capacidad del producto: | 500-800 cartones/hora |
| Un movimiento del eje: | 330 grados | Función: | El empaletar, apilando, el llevar, embalando y así sucesivamente |
| Origen: | Anhui, China | PAQUETE: | Caso de madera de la exportación |
| Resaltar: | Cartón que apila el robot Palletizer,Robot Palletizer de 800 Cartons/H,Robot Palletizer de la bebida |
||

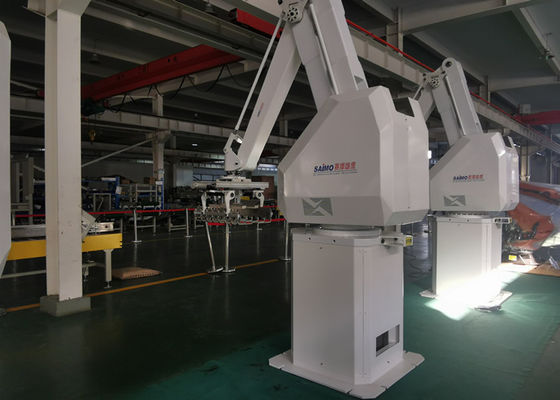

Cartón que apila el robot Palletizer con el sistema de embalaje de la plataforma
Introducción

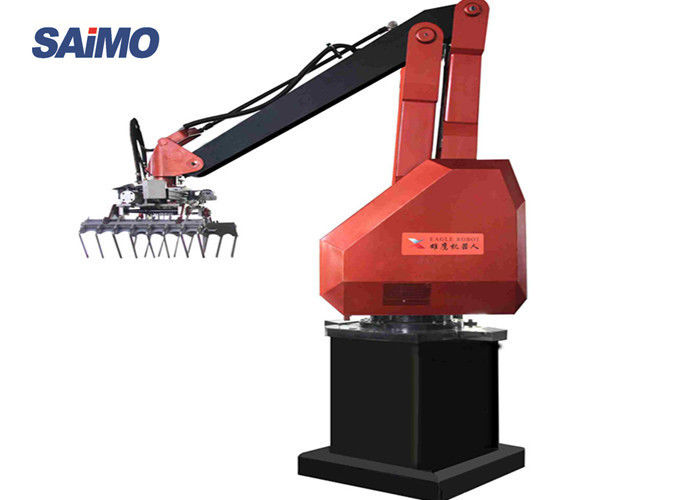

El robot que empalieta serio de Eagle XY-SR es el robot que empalieta del coordenada de la superficie del cilindro del cuatro-grado, principalmente movimiento por eje horizontal del movimiento, eje vertical del movimiento, la fundación de la rotación y el eje de la mano. Su exactitud excelente, velocidad, y funcionamiento eficiente y estable permiten a un robot terminar los requisitos que empalietan de líneas de montaje múltiples al mismo tiempo.
Parámetros técnicos
| Parámetro técnico del robot que empalieta XY-SR210 | |||
| Modelo no. | XY-SR-210 | ||
| Impulsión | Impulsión del motor servo de la CA | ||
| Instalación | En piso | ||
| Max Palletizing Weight (contiene el peso del agarrador) | 210kgs | ||
| Dar capacidad | 1700 veces/hora | ||
| Movimiento AXIS | Normalmente 4 hachas: , B, C, D (puede ser el eje 6) | ||
| Alcance del movimiento | Uno-AXIS (horizontal) | 1500m m | |
| B-AXIS (vertical) | 2300m m | ||
| C-AXIS (cuerpo) | 330° | ||
| D-AXIS (agarrador) | 330° | ||
| Exactitud de la ubicación | ±0.5mm | ||
| Poder | 6.5KVA | ||
| Aire comprimido | 0.5Mpa | ||
| Peso del robot (no contiene el peso del agarrador) | 1150kgs (+/--10%) | ||
Los componentes eléctricos principales enumeran
| No | Nombre de piezas | Modelo | QTY | Proveedor | Nota |
| 1 | Un motor servo del eje | MSME202G1H | 1 | Panasonic | Japón |
| 2 | Motor servo del eje de B | MDME202G1H | 1 | Panasonic | Japón |
| 3 | Motor servo del eje de C | MDME202G1H | 1 | Panasonic | Japón |
| 4 | Motor servo del eje de D | MSMD042G1U | 1 | Panasonic | Japón |
| 5 | Un amplificador servo del eje | MDDHT5540 | 1 | Panasonic | Japón |
| 6 | Amplificador servo del eje de B | MFDHTB3A2 | 1 | Panasonic | Japón |
| 7 | Amplificador servo del eje de C | MFDHTB3A2 | 1 | Panasonic | Japón |
| 8 | Amplificador servo del eje de D | MBDHT2510 | 1 | Panasonic | Japón |
| 9 | Una correa síncrona del eje | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 10 | Correa síncrona del eje de B | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 11 | Correa síncrona del eje de C | OMEGA HP B15 | 1 | OPTIBELT | Alemania |
| 12 | Tornillo del eje de B | R50*20-S | 1 | HIWIN | Taiwán |
| 13 | Tornillo del eje de C | R45*12-S | 1 | HIWIN | Taiwán |
| 14 | Resbalador del eje de B, carril del gremio | SNS35LR2SSC1-690 | 2 | THK | Japón |
| 15 | Resbalador del eje de C, carril del gremio | SNS35LR2SSC1-520 | 2 | THK | Japón |
| 16 | Un reductor del eje | FC-A75-69 | 1 | Sumitomo | Japón |
| 17 | Reductor del eje de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Microprocesador del control | / | 1 | ADI | América |
| 19 | Pantalla táctil | DTP7-W | 1 | CUBO DE DAIN | Corea |
| 20 | Resistor regenerador | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Interruptor de límite | SL1-AK | 5 | AZBIL | Japón |
| 22 | Interruptor optoelectrónico | GL6-N1112 | 5 | Enfermo | Alemán |
| 23 | Válvula electromagnética | SY5120/7120 | 2 | SMC | Japón |
| 24 | cilindro del Prensa-bolso | MGPM25 | 2 | SMC | Japón |
| 25 | Cilindro del agarrador | CG1BN63 | 4 | SMC | Japón |
Usando ventajas
La operación de A. Touch-screen alcanza la comunicación antropomecánica, exhibiendo la velocidad de la producción, la razón del fracaso y la posición.
B. Los modelos del producto, la fuente de la plataforma y la descarga que empalietan se pueden programar todo por el PLC.
El modelo de C. Palletizing es fácil de ajustar en la pantalla táctil.
El sistema de abastecimiento de D. Carton adopta control de motor del freno para asegurar el cartón que transporta según la posición preestablecida.
E. la revista de plataforma tiene una alta capacidad de la plataforma vacía 12-15 asegurando automáticamente la fuente de la plataforma.
Los modelos que empalietan de F. Different pueden ser acabados sin el reemplazo de los componentes que empalietan.
Instrucciones de instalación
Le suministraremos el manual del usuario y el dibujo eléctrico de todas las máquinas para que usted instale las máquinas por ti mismo. Si usted piensa usted no puede instalar las máquinas por ti mismo, podemos enviar al ingeniero a su fábrica para instalar y eliminar errores del etc.
Movimiento de trabajo
Paquete y envío
La máquina envuelta en una película y llena en cajas de madera exportadas de la fumigación, después transportó a la salida el puerto que cliente requerido como Shangai, Ningbo, Qingdao, Suzhou etc.
Podemos también transportar las máquinas por vuelo, todas dependemos del requisito del cliente.
FAQ
Q: ¿Cómo conseguir una cita exacta?
: Por favor proporciónenos el detalle del objeto tal como dibujo y dimensiones.
Q: ¿cuál es el paquete?
: Todas las mercancías se embalan en caja de madera
Q: ¿Usted ofrece Installation&debugging?
: Nuestros ingenieros están disponibles mantener la maquinaria en ultramar para ayudar a clientes a solucionar problemas de la máquina.
Q: ¿Cuál es el coste de envío de China a su país?
: Podemos enviar la máquina a su puerto por el mar o el otro término que usted necesita. Por favor amablemente decirnos su puerto o dirección más cercano con código. Tenemos agente de envío confiable para asegurar la entrega de la caja fuerte, conveniente y oportuna.
Q: Condiciones de pago, MOQ, garantía, términos comerciales
: Condiciones de pago: señal del 30% contra el orden por T/T, el equilibrio del 70% que se pagará en entrega. Cantidad de orden mínima: 1 fijado, plazo de expedición de Shangai del MANDO: cerca de 20-30 días laborables después del recibo del orden y del depósito formales del 30%. Garantía: 12 meses que siguen entrega. Ofrecemos a servicio online 24 horas todo el día, Skype, el correo electrónico etc. Usted puede entrarnos en contacto con en cualquier momento, si urgente, llámenos por favor.
Q: ¿Puede su máquina ser modificada para requisitos particulares?
: Sí, somos fabricante profesional specilized en robot que empalieta, la empaquetadora, el transportador etc. para más de 10 años y nosotros tenemos un equipo design&technical fuerte. Podemos diseñar y fabricar según sus requisitos.
