Datos del producto:
|
| Color: | Blanco normal o modificado para requisitos particulares | Uso: | Bebida, comida, etc. médico. |
|---|---|---|---|
| Condición: | Nuevo | Un movimiento del eje: | 330 grados |
| Función: | El empaletar, apilando, el llevar, embalando y así sucesivamente | Voltaje: | 220V, 50Hz |
| Paquete: | caso de madera | ||
| Resaltar: | máquina de Palletizer del bolso 210kgs,Máquina de Palletizer del bolso de 330 grados,palletizer robótico del bolso 210kgs |
||

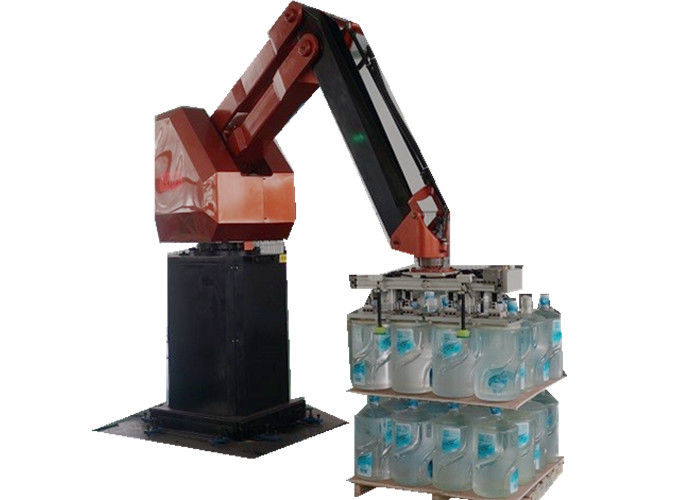

Máquina del palletizer del bolso en 3C eléctrico, industria química diaria con el agarrador modificado para requisitos particulares
Introducción
El robot de la serie del SENIOR tiene actuador linear único, diseño ahorro de energía, respetuoso del medio ambiente del brazo, y el interfaz simple de la operación formula el agarrador, que puede modificar las soluciones profesionales del robot para requisitos particulares para las diversos líneas de montaje y materiales. Su exactitud excelente, velocidad, y funcionamiento eficiente y estable permiten a un robot terminar los requisitos que empalietan de líneas de montaje múltiples al mismo tiempo. La capacidad de carga del robot 120KG-300KG, puede ser conveniente para la alimentación, sustancia química, grano y aceite, comida, los materiales de construcción, sustancia química diaria, alcohol, bebida, medicina, los aparatos electrodomésticos, la electrónica 3C y otras industrias.
Parámetros técnicos
| Parámetro técnico del robot que empalieta XY-SR210 | |||
| Modelo no. | XY-SR-210 | ||
| Impulsión | Impulsión del motor servo de la CA | ||
| Instalación | En piso | ||
| Max Palletizing Weight (contiene el peso del agarrador) | 210kgs | ||
| Dar capacidad | 1700 veces/hora | ||
| Movimiento AXIS | Normalmente 4 hachas: , B, C, D (puede ser el eje 6) | ||
| Alcance del movimiento | Uno-AXIS (horizontal) | 1500m m | |
| B-AXIS (vertical) | 2300m m | ||
| C-AXIS (cuerpo) | 330° | ||
| D-AXIS (agarrador) | 330° | ||
| Exactitud de la ubicación | ±0.5mm | ||
| Poder | 6.5KVA | ||
| Aire comprimido | 0.5Mpa | ||
| Peso del robot (no contiene el peso del agarrador) | 1150kgs (+/--10%) | ||
Uso del producto
El palletizer del robot se puede utilizar en cualquier cadena, el abastecimiento inteligente, rogotic y la red de producción para el sitio de la producción. Es un sistema logístico que empalieta que se puede utilizar en la industria de la cerveza, bebida y el producto alimenticio etc., extensamente usde para el cartón, cajón plástico, botella, bolso, barril, producto envuelto encogimiento y conserva el etc.
Los componentes eléctricos principales enumeran
| No | Nombre de piezas | Modelo | QTY | Proveedor | Nota |
| 1 | Un motor servo del eje | MSME202G1H | 1 | Panasonic | Japón |
| 2 | Motor servo del eje de B | MDME202G1H | 1 | Panasonic | Japón |
| 3 | Motor servo del eje de C | MDME202G1H | 1 | Panasonic | Japón |
| 4 | Motor servo del eje de D | MSMD042G1U | 1 | Panasonic | Japón |
| 5 | Un amplificador servo del eje | MDDHT5540 | 1 | Panasonic | Japón |
| 6 | Amplificador servo del eje de B | MFDHTB3A2 | 1 | Panasonic | Japón |
| 7 | Amplificador servo del eje de C | MFDHTB3A2 | 1 | Panasonic | Japón |
| 8 | Amplificador servo del eje de D | MBDHT2510 | 1 | Panasonic | Japón |
| 9 | Una correa síncrona del eje | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 10 | Correa síncrona del eje de B | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 11 | Correa síncrona del eje de C | OMEGA HP B15 | 1 | OPTIBELT | Alemania |
| 12 | Tornillo del eje de B | R50*20-S | 1 | HIWIN | Taiwán |
| 13 | Tornillo del eje de C | R45*12-S | 1 | HIWIN | Taiwán |
| 14 | Resbalador del eje de B, carril del gremio | SNS35LR2SSC1-690 | 2 | THK | Japón |
| 15 | Resbalador del eje de C, carril del gremio | SNS35LR2SSC1-520 | 2 | THK | Japón |
| 16 | Un reductor del eje | FC-A75-69 | 1 | Sumitomo | Japón |
| 17 | Reductor del eje de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Microprocesador del control | / | 1 | ADI | América |
| 19 | Pantalla táctil | DTP7-W | 1 | CUBO DE DAIN | Corea |
| 20 | Resistor regenerador | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Interruptor de límite | SL1-AK | 5 | AZBIL | Japón |
| 22 | Interruptor optoelectrónico | GL6-N1112 | 5 | Enfermo | Alemán |
| 23 | Válvula electromagnética | SY5120/7120 | 2 | SMC | Japón |
| 24 | cilindro del Prensa-bolso | MGPM25 | 2 | SMC | Japón |
| 25 | Cilindro del agarrador | CG1BN63 | 4 | SMC | Japón |
Usando ventajas
La operación de A. Touch-screen alcanza la comunicación antropomecánica, exhibiendo la velocidad de la producción, la razón del fracaso y la posición.
B. Los modelos del producto, la fuente de la plataforma y la descarga que empalietan se pueden programar todo por el PLC.
El modelo de C. Palletizing es fácil de ajustar en la pantalla táctil.
El sistema de abastecimiento de D. Carton adopta control de motor del freno para asegurar el cartón que transporta según la posición preestablecida.
E. la revista de plataforma tiene una alta capacidad de la plataforma vacía 12-15 asegurando automáticamente la fuente de la plataforma.
Los modelos que empalietan de F. Different pueden ser acabados sin el reemplazo de los componentes que empalietan.
Movimiento de trabajo
Piezas eléctricas
Paquete y envío
La máquina envuelta en una película y llena en cajas de madera exportadas de la fumigación, después transportó a la salida el puerto que cliente requerido como Shangai, Ningbo, Qingdao, Suzhou etc.
Podemos también transportar las máquinas por vuelo, todas dependemos del requisito del cliente.
Modifique para requisitos particulares nos entran en contacto con
Usted quisiera conocer la oferta del detalle de las máquinas, confirma por favor sus requisitos del detalle (información como abajo) para el proyecto entero de modo que poder sugerir el mejor modelo de máquina conveniente para usted.
1. ¿Cuál es su producto? ¿Embalado en bolso o cartón u otros?
¿2. cuántos paquetes por hora?
3. ¿Puede usted enviarme la disposición de su taller actual? Tenemos que diseñar el dibujo de la línea entera basada en su disposición del taller. Si no, por favor díganos los tamaños disponibles de su taller.
4. ¿Cuál es la altura de la plataforma llena (sin el grueso vacío de la plataforma)?
5. ¿Cuál es el tipo que empalieta (cuántos bolsos por capa, cuántas capas por la plataforma, cómo los bolsos se ponen en cada capa)?
6. ¿Cuál es los tamaños (longitud, anchura, altura) de la plataforma vacía?
7. ¿Usted quiere la revista de plataforma auto?
8. ¿Cuál es su voltaje del país?
FAQ
Q: ¿Puede su máquina ser modificada para requisitos particulares?
: Sí, somos fabricante profesional specilized en robot que empalieta, la empaquetadora, el transportador etc. para más de 10 años y nosotros tenemos un equipo design&technical fuerte. Podemos diseñar y fabricar según sus requisitos.
Q: ¿Cómo conseguir una cita exacta?
: Por favor proporciónenos el detalle del objeto tal como dibujo y dimensiones.
Q: ¿Cuál es el coste de envío de China a su país?
: Podemos enviar la máquina a su puerto por el mar o el otro término que usted necesita. Por favor amablemente decirnos su puerto o dirección más cercano con código. Tenemos agente de envío confiable para asegurar la entrega de la caja fuerte, conveniente y oportuna.
Q: Condiciones de pago, MOQ, garantía, términos comerciales
: Condiciones de pago: señal del 30% contra el orden por T/T, el equilibrio del 70% que se pagará en entrega. Cantidad de orden mínima: 1 fijado, plazo de expedición de Shangai del MANDO: cerca de 20-30 días laborables después del recibo del orden y del depósito formales del 30%. Garantía: 12 meses que siguen entrega. Ofrecemos a servicio online 24 horas todo el día, Skype, el correo electrónico etc. Usted puede entrarnos en contacto con en cualquier momento, si urgente, llámenos por favor.
Q: ¿cuál es el paquete?
: Todas las mercancías se embalan en caja de madera
Q: ¿Usted ofrece Installation&debugging?
: Nuestros ingenieros están disponibles mantener la maquinaria en ultramar para ayudar a clientes a solucionar problemas de la máquina.
