Datos del producto:
|
| Uso: | Bebida, comida, etc. médico. | Garantía: | un año |
|---|---|---|---|
| Agarrador del robot: | diseñado según producto | Origen: | Hefei, Anhui, China |
| Movimiento horizontal: | 330 grados | Certificación: | CE / ISO |
| Manual del usuario: | Versión inglesa | Voltaje: | 220v, 50 herzios |
| Resaltar: | brazo del robot que empalieta 130kgs,Brazo del robot de 4 que empalieta AXIS,brazo del robot del eje 130kgs 4 |
||

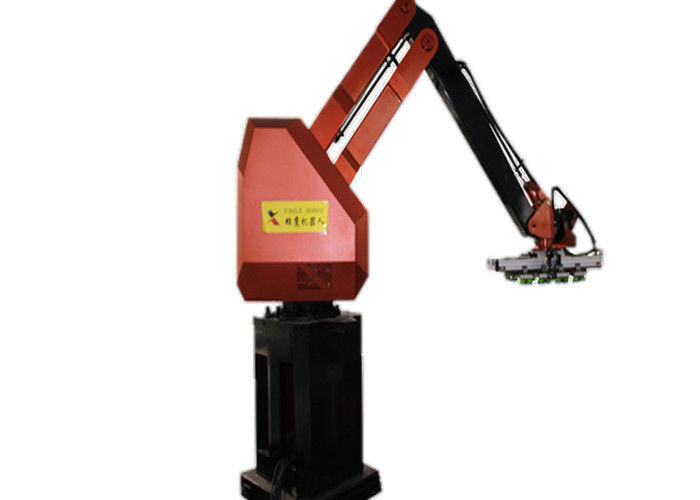

Brazo ahorro de energía del robot que empalieta en la industria de las bebidas para la botella, latas
Introducción básica
El robot de la serie del SENIOR tiene actuador linear único, diseño ahorro de energía, respetuoso del medio ambiente del brazo, y el interfaz simple de la operación formula el agarrador, que puede modificar las soluciones profesionales del robot para requisitos particulares para las diversos líneas de montaje y materiales. Su exactitud excelente, velocidad, y funcionamiento eficiente y estable permiten a un robot terminar los requisitos que empalietan de líneas de montaje múltiples al mismo tiempo. La capacidad de carga del robot 120KG-300KG, puede ser conveniente para la alimentación, sustancia química, grano y aceite, comida, los materiales de construcción, sustancia química diaria, alcohol, bebida, medicina, los aparatos electrodomésticos, la electrónica 3C y otras industrias.
Parámetro técnico
| Parámetro técnico del robot que empalieta XY-SR130 | |||
| Modelo no. | XY-SR-130 | ||
| Impulsión | Impulsión del motor servo de la CA | ||
| Instalación | En piso | ||
| Max Palletizing Weight (contiene el peso del agarrador) | 130kgs | ||
| Dar capacidad | 1500 veces/hora | ||
| Movimiento AXIS | Eje normalmente 4: , B, C, D (puede ser el eje 6) | ||
| Alcance del movimiento | Uno-AXIS (horizontal) | 1300m m | |
| B-AXIS (vertical) | 2100m m | ||
| C-AXIS (cuerpo) | 330° | ||
| D-AXIS (agarrador) | 330° | ||
| Exactitud de la ubicación | ±0.5mm | ||
| Poder | 4.5KW | ||
| Aire comprimido | 0.5Mpa | ||
| Peso del robot (no contiene el peso del agarrador) | 800kgs (+/--10%) | ||
Ventajas de la función
Confiabilidad - uptime largo
Rápido - las duraciones de ciclo cortas, el robot se optimiza especialmente para el uso de empaquetado.
Alta precisión - la producción de los componentes está en de alta calidad y estabilidad de modo que los robots tengan una exactitud muy alta.
Función fuerte - una amplia gama de usos.
Flexibilidad - integración y producción flexibles.
Recomendaremos nuestros diversos palletizers del robot de los modelos de los clientes basados en sus productos y requisitos.
Los componentes eléctricos principales enumeran
| No | Nombre de piezas | Modelo | QTY | Proveedor | Nota |
| 1 | Un motor servo del eje | MSME202G1H | 1 | Panasonic | Japón |
| 2 | Motor servo del eje de B | MDME202G1H | 1 | Panasonic | Japón |
| 3 | Motor servo del eje de C | MDME202G1H | 1 | Panasonic | Japón |
| 4 | Motor servo del eje de D | MSMD042G1U | 1 | Panasonic | Japón |
| 5 | Un amplificador servo del eje | MDDHT5540 | 1 | Panasonic | Japón |
| 6 | Amplificador servo del eje de B | MFDHTB3A2 | 1 | Panasonic | Japón |
| 7 | Amplificador servo del eje de C | MFDHTB3A2 | 1 | Panasonic | Japón |
| 8 | Amplificador servo del eje de D | MBDHT2510 | 1 | Panasonic | Japón |
| 9 | Una correa síncrona del eje | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 10 | Correa síncrona del eje de B | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 11 | Correa síncrona del eje de C | OMEGA HP B15 | 1 | OPTIBELT | Alemania |
| 12 | Tornillo del eje de B | R50*20-S | 1 | HIWIN | Taiwán |
| 13 | Tornillo del eje de C | R45*12-S | 1 | HIWIN | Taiwán |
| 14 | Resbalador del eje de B, carril del gremio | SNS35LR2SSC1-690 | 2 | THK | Japón |
| 15 | Resbalador del eje de C, carril del gremio | SNS35LR2SSC1-520 | 2 | THK | Japón |
| 16 | Un reductor del eje | FC-A75-69 | 1 | Sumitomo | Japón |
| 17 | Reductor del eje de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Microprocesador del control | / | 1 | ADI | América |
| 19 | Pantalla táctil | DTP7-W | 1 | CUBO DE DAIN | Corea |
| 20 | Resistor regenerador | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Interruptor de límite | SL1-AK | 5 | AZBIL | Japón |
| 22 | Interruptor optoelectrónico | GL6-N1112 | 5 | Enfermo | Alemán |
| 23 | Válvula electromagnética | SY5120/7120 | 2 | SMC | Japón |
| 24 | cilindro del Prensa-bolso | MGPM25 | 2 | SMC | Japón |
| 25 | Cilindro del agarrador | CG1BN63 | 4 | SMC | Japón |
Unidad del software
1. La lengua china e inglesa u otra suministró el funcionamiento.
2. Las piezas principales de la máquina utilizan el motor famoso de la marca como COSEN.
3. Paquete de programas informáticos que empalieta incorporado.
4. Conveniente confirmar la situación de la plataforma.
5. Colocación exacta de la posición de la plataforma.
6. Fácil elegir el modo del trabajo y de escritura.
Movimiento de trabajo del robot
Servicio de la Comisión y de la Después-venta

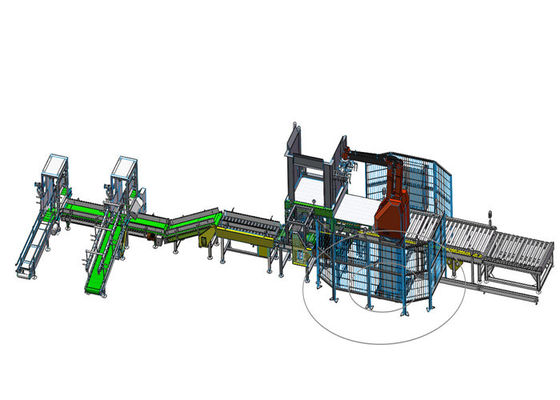

Hacemos diseño exacto de la disposición de la fábrica según el tamaño de la fábrica del cliente; si el cliente necesitó, podríamos hacer diseño del taller con energía eléctrica, abastecimiento de agua, poder del gas, almacenamiento material, almacenamientos finales, el lavabo de los trabajadores, el etc.
Si la necesidad del cliente, nosotros envía al ingeniero para el servicio de la Comisión. 1-2 de nuestro ingeniero lo vaya a hacer
vaya a su fábrica a instalar y a ajustar la línea de transformación para realizar la producción normal en el tiempo más corto.
Nuestros ingenieros tienen responsabilidad de entrenar y de enseñar los trabajadores a cómo actuar, limpiar, mantener la reparación toda la máquina, hasta que el trabajador podría actuar bien la cadena de producción.
Cuesta normalmente 10 días para el servicio de la Comisión, y suministramos garantía de un año a partir de la fecha de la realización del servicio de la Comisión.
Los boletos ida-vuelta del vuelo del ingeniero, el alojamiento y el sueldo diario USD 60-100 están en la cuenta del cliente.
Paquete y envío
La máquina envuelta en una película y llena en cajas de madera exportadas de la fumigación, después transportó a la salida el puerto que cliente requerido como Shangai, Ningbo, Qingdao, Suzhou etc.
FAQ
Q: ¿Puede su máquina ser modificada para requisitos particulares?
: Sí, somos fabricante profesional specilized en robot que empalieta, la empaquetadora, el transportador etc. para más de 10 años y nosotros tenemos un equipo design&technical fuerte. Podemos diseñar y fabricar según sus requisitos.
Q: ¿Cómo conseguir una cita exacta?
: Por favor proporciónenos el detalle del objeto tal como dibujo y dimensiones.
Q: ¿Cuál es el coste de envío de China a su país?
: Podemos enviar la máquina a su puerto por el mar o el otro término que usted necesita. Por favor amablemente decirnos su puerto o dirección más cercano con código. Tenemos agente de envío confiable para asegurar la entrega de la caja fuerte, conveniente y oportuna.
Q: Condiciones de pago, MOQ, garantía, términos comerciales
: Condiciones de pago: señal del 30% contra el orden por T/T, el equilibrio del 70% que se pagará en entrega. Cantidad de orden mínima: 1 fijado, plazo de expedición de Shangai del MANDO: cerca de 20-30 días laborables después del recibo del orden y del depósito formales del 30%. Garantía: 12 meses que siguen entrega. Ofrecemos a servicio online 24 horas todo el día, Skype, el correo electrónico etc. Usted puede entrarnos en contacto con en cualquier momento, si urgente, llámenos por favor.
Q: ¿Cuál es sus términos del pago?
: El pago es menos que o to1000USD igual, 100% por adelantado. El pago está más que 1000USD, el 30% T/T por adelantado, balanza antes de envío.
Q: ¿Cómo probamos su maquinaria?
: Cuando la máquina manufacturada totalmente, nosotros enviará el vídeo para el control, y le también puede venir a nuestra fábrica probar y aprender cómo actuarla.
