Datos del producto:
|
| Uso: | Bebida, comida, etc. médico. | Garantía: | un año |
|---|---|---|---|
| Agarrador del robot: | diseñado según producto | Origen: | Hefei, Anhui, China |
| Tipo conducido: | eléctrico | Capacidad del producto: | Líneas multi, 8s por ciclo |
| Voltaje: | 220V/380V | Peso de carga: | 130kg (peso incluyendo del agarrador) |
| Resaltar: | brazo del robot que empalieta 70kg,brazo del robot que empalieta 220V,palletizer robótico del bolso 70kg |
||

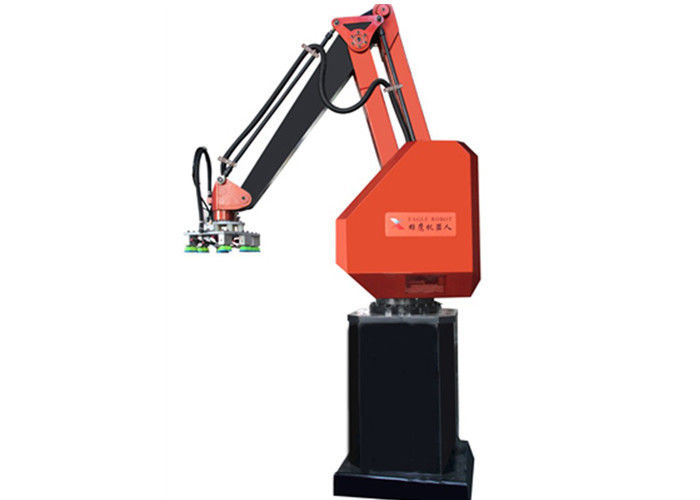

Brazo del robot que empalieta en la industria de los aparatos electrodomésticos para el paquete 1-70kg
Uso del producto
El palletizer del robot se puede utilizar en cualquier cadena, el abastecimiento inteligente, rogotic y la red de producción para el sitio de la producción. Es un sistema logístico que empalieta que se puede utilizar en la industria de la cerveza, bebida y el producto alimenticio etc., extensamente usde para el cartón, cajón plástico, botella, bolso, barril, producto envuelto encogimiento y conserva el etc.
Parámetros técnicos
| Parámetro técnico del robot que empalieta XY-SR130 | |||
| Modelo no. | XY-SR-130 | ||
| Impulsión | Impulsión del motor servo de la CA | ||
| Instalación | En piso | ||
| Max Palletizing Weight (contiene el peso del agarrador) | 130kgs | ||
| Dar capacidad | 1500 veces/hora | ||
| Movimiento AXIS | Eje normalmente 4: , B, C, D (puede ser el eje 6) | ||
| Alcance del movimiento | Uno-AXIS (horizontal) | 1300m m | |
| B-AXIS (vertical) | 2100m m | ||
| C-AXIS (cuerpo) | 330° | ||
| D-AXIS (agarrador) | 330° | ||
| Exactitud de la ubicación | ±0.5mm | ||
| Poder | 4.5KW | ||
| Aire comprimido | 0.5Mpa | ||
| Peso del robot (no contiene el peso del agarrador) | 800kgs (+/--10%) | ||
Características de la función
La operación de A. Touch-screen alcanza la comunicación antropomecánica, exhibiendo la velocidad de la producción, la razón del fracaso y la posición.
B. Los modelos del producto, la fuente de la plataforma y la descarga que empalietan se pueden programar todo por el PLC.
El modelo de C. Palletizing es fácil de ajustar en la pantalla táctil.
El sistema de abastecimiento de D. Carton adopta control de motor del freno para asegurar el cartón que transporta según la posición preestablecida.
E. la revista de plataforma tiene una alta capacidad de la plataforma vacía 12-15 asegurando automáticamente la fuente de la plataforma.
Los modelos que empalietan de F. Different pueden ser acabados sin el reemplazo de los componentes que empalietan.
Los componentes eléctricos principales enumeran
| No | Nombre de piezas | Modelo | QTY | Proveedor | Nota |
| 1 | Un motor servo del eje | MSME202G1H | 1 | Panasonic | Japón |
| 2 | Motor servo del eje de B | MDME202G1H | 1 | Panasonic | Japón |
| 3 | Motor servo del eje de C | MDME202G1H | 1 | Panasonic | Japón |
| 4 | Motor servo del eje de D | MSMD042G1U | 1 | Panasonic | Japón |
| 5 | Un amplificador servo del eje | MDDHT5540 | 1 | Panasonic | Japón |
| 6 | Amplificador servo del eje de B | MFDHTB3A2 | 1 | Panasonic | Japón |
| 7 | Amplificador servo del eje de C | MFDHTB3A2 | 1 | Panasonic | Japón |
| 8 | Amplificador servo del eje de D | MBDHT2510 | 1 | Panasonic | Japón |
| 9 | Una correa síncrona del eje | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 10 | Correa síncrona del eje de B | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 11 | Correa síncrona del eje de C | OMEGA HP B15 | 1 | OPTIBELT | Alemania |
| 12 | Tornillo del eje de B | R50*20-S | 1 | HIWIN | Taiwán |
| 13 | Tornillo del eje de C | R45*12-S | 1 | HIWIN | Taiwán |
| 14 | Resbalador del eje de B, carril del gremio | SNS35LR2SSC1-690 | 2 | THK | Japón |
| 15 | Resbalador del eje de C, carril del gremio | SNS35LR2SSC1-520 | 2 | THK | Japón |
| 16 | Un reductor del eje | FC-A75-69 | 1 | Sumitomo | Japón |
| 17 | Reductor del eje de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Microprocesador del control | / | 1 | ADI | América |
| 19 | Pantalla táctil | DTP7-W | 1 | CUBO DE DAIN | Corea |
| 20 | Resistor regenerador | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Interruptor de límite | SL1-AK | 5 | AZBIL | Japón |
| 22 | Interruptor optoelectrónico | GL6-N1112 | 5 | Enfermo | Alemán |
| 23 | Válvula electromagnética | SY5120/7120 | 2 | SMC | Japón |
| 24 | cilindro del Prensa-bolso | MGPM25 | 2 | SMC | Japón |
| 25 | Cilindro del agarrador | CG1BN63 | 4 | SMC | Japón |

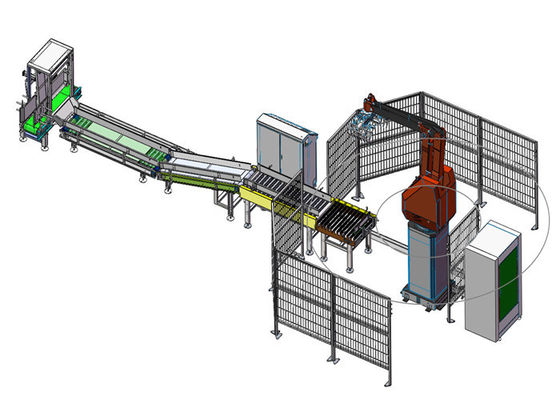

Movimiento de trabajo del robot
Instrucciones de instalación
Le suministraremos el manual del usuario y el dibujo eléctrico de todas las máquinas para que usted instale las máquinas por ti mismo. Si usted piensa usted no puede instalar las máquinas por ti mismo, podemos enviar al ingeniero a su fábrica para instalar y eliminar errores del etc.
Paquete y envío
La máquina envuelta en una película y llena en cajas de madera exportadas de la fumigación, después transportó a la salida el puerto que cliente requerido como Shangai, Ningbo, Qingdao, Suzhou etc.
Instrucciones de instalación
Le suministraremos el manual del usuario y el dibujo eléctrico de todas las máquinas para que usted instale las máquinas por ti mismo. Si usted piensa usted no puede instalar las máquinas por ti mismo, podemos enviar al ingeniero a su fábrica para instalar y eliminar errores del etc.
FAQ
Q1: Cuando conseguí esta máquina, pero me no sepa utilizarla. ¿Qué debo hacer?
Enviaremos el manual video e inglés con la máquina. Si usted todavía tiene algunas dudas, podemos hablar por el teléfono o Skype y email.
Q2: ¿Si algunos problemas suceden a esta máquina durante período de garantía, qué debo hacer?
Suministraremos piezas libres durante período de garantía de la máquina si la máquina tiene algunos problemas. Tan cualquier duda, acaba de dejarnos saber, nosotros le dará soluciones.
Q3: ¿Cómo controlar la calidad?
Equipo técnico profesional para proporcionar soluciones técnicas razonables.
Cada aspecto de la producción tiene la inspección de la calidad y confirmación técnica.
Cada equipo montado acabará una prueba de cansancio de más de 24 horas antes de que salen de la fábrica.
