Datos del producto:
|
| Color: | Blanco u OEM | Uso: | Bebida, comida, etc. médico. |
|---|---|---|---|
| Poder: | 4KW | Instalación: | En piso |
| Regulador: | PLC | Tipo conducido: | eléctrico |
| Capacidad del producto: | Líneas multi, 8s por ciclo | Voltaje: | 220V/380V |
| Resaltar: | Sistema que empalieta robótico de 4 AXIS,Sistema que empalieta robótico de 330 grados,sistema que empalieta robótico 380V |
||
cadena de producción del brazo del robot del movimiento que empalieta 330-Degree en industria del grano y de petróleo
Introducción

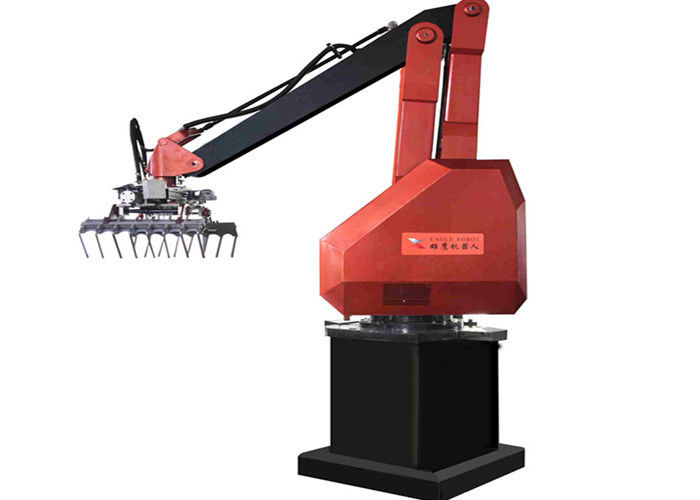

El robot que empalieta serio de Eagle XY-SR es el robot que empalieta del coordenada de la superficie del cilindro del cuatro-grado, principalmente movimiento por eje horizontal del movimiento, eje vertical del movimiento, la fundación de la rotación y el eje de la mano.
El robot que empalieta se constituye del cuerpo del robot que empalieta, mano del robot, agarrador del robot, base del robot, regulador, software, cerca segura, piezas de los cables y así sucesivamente.

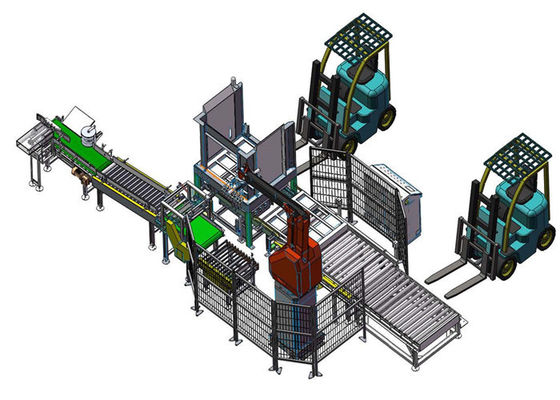

Movimiento de trabajo del robot
Parámetros técnicos
| Artículo | Eagle | ||
| Modelo | XY-SR130 | XY-SR210 | |
| Número de hachas | 4 hachas: Porque C D (pueden ser 6 hachas) | 4 hachas: Porque C D (pueden ser 6 hachas) | |
| Método del movimiento | Tipo coordinado del paso del círculo | Tipo coordinado del paso del círculo | |
| Instalación | En piso | En piso | |
| Peso que empalieta (contiene el peso del agarrador) | 130kg | 210kg | |
| Dar capacidad | 1500 veces/hora | 1700 veces/hora | |
| Gama de movimiento | AXIS (horizontal) | 1300m m | 1500m m |
| B AXIS (vertical) | 2000m m | 2300m m | |
| C AXIS (cuerpo) | 330° | 330° | |
| D AXIS (agarrador) | 330° | 330° | |
| Exactitud de repetición de la ubicación | ±0.5mm | ±0.5mm | |
| Poder | 4KW | 6.5KW | |
| Método de enseñanza | Exención de enseñanza/de enseñanza del manual de la ayuda/de la enseñanza (opcional) | ||
| Peso del robot | 800kg | 1300kg | |
Características de la función
1. Regulador del PLC, fácil de utilizar
2. El movimiento linear dejado venir verdad, simplifica el sistema de control
3. Estructura simple, porcentaje de averías bajo y mantenimiento conveniente
4. Pocas piezas y accesorios principales, coste de mantenimiento bajo
5. Bajo consumo de energía, solamente 1/3 consumo de la misma clase de grúa de apilador mecánica de otras compañías
6. Necesite solamente un pequeño espacio, ratio de la utilización del piso es alto
7. El agarrador diverso, adapta fexiblemente diversos requisitos que empalietan
Los componentes eléctricos principales enumeran
| No | Nombre de piezas | Modelo | QTY | Proveedor | Nota |
| 1 | Un motor servo del eje | MSME202G1H | 1 | Panasonic | Japón |
| 2 | Motor servo del eje de B | MDME202G1H | 1 | Panasonic | Japón |
| 3 | Motor servo del eje de C | MDME202G1H | 1 | Panasonic | Japón |
| 4 | Motor servo del eje de D | MSMD042G1U | 1 | Panasonic | Japón |
| 5 | Un amplificador servo del eje | MDDHT5540 | 1 | Panasonic | Japón |
| 6 | Amplificador servo del eje de B | MFDHTB3A2 | 1 | Panasonic | Japón |
| 7 | Amplificador servo del eje de C | MFDHTB3A2 | 1 | Panasonic | Japón |
| 8 | Amplificador servo del eje de D | MBDHT2510 | 1 | Panasonic | Japón |
| 9 | Una correa síncrona del eje | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 10 | Correa síncrona del eje de B | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 11 | Correa síncrona del eje de C | OMEGA HP B15 | 1 | OPTIBELT | Alemania |
| 12 | Tornillo del eje de B | R50*20-S | 1 | HIWIN | Taiwán |
| 13 | Tornillo del eje de C | R45*12-S | 1 | HIWIN | Taiwán |
| 14 | Resbalador del eje de B, carril del gremio | SNS35LR2SSC1-690 | 2 | THK | Japón |
| 15 | Resbalador del eje de C, carril del gremio | SNS35LR2SSC1-520 | 2 | THK | Japón |
| 16 | Un reductor del eje | FC-A75-69 | 1 | Sumitomo | Japón |
| 17 | Reductor del eje de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Microprocesador del control | / | 1 | ADI | América |
| 19 | Pantalla táctil | DTP7-W | 1 | CUBO DE DAIN | Corea |
| 20 | Resistor regenerador | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Interruptor de límite | SL1-AK | 5 | AZBIL | Japón |
| 22 | Interruptor optoelectrónico | GL6-N1112 | 5 | Enfermo | Alemán |
| 23 | Válvula electromagnética | SY5120/7120 | 2 | SMC | Japón |
| 24 | cilindro del Prensa-bolso | MGPM25 | 2 | SMC | Japón |
| 25 | Cilindro del agarrador | CG1BN63 | 4 | SMC | Japón |
Movimiento del robot XY-SR130
Instrucciones de instalación
Le suministraremos el manual del usuario y el dibujo eléctrico de todas las máquinas para que usted instale las máquinas por ti mismo. Si usted piensa usted no puede instalar las máquinas por ti mismo, podemos enviar al ingeniero a su fábrica para instalar y eliminar errores del etc.
Paquete y envío
La máquina envuelta en una película y llena en cajas de madera exportadas de la fumigación, después transportó a la salida el puerto que cliente requerido como Shangai, Ningbo, Qingdao, Suzhou etc.
Nuestros servicios
entrega 1.Swift
Para las piezas comunes, podemos entregar las mercancías en el plazo de 3 días
productos 2.Original
Todos los productos que vendemos son de fabricante del origen. Someteremos toda la documentación del fabricante mientras que acabamos entrega.
garantía 3.Quality
ayuda 4.Technical
Incluyendo la inspección, la reparación y el mantenimiento, podemos dar toda clase de soporte técnico.
respuesta 5.Quickly
Nuestros personales guardarán 24h en línea y contestarán a su pregunta muy rápidamente.
