Datos del producto:
|
| Nombre: | Sistema que empalieta robótico | impulsión: | Impulsión del motor servo de la CA |
|---|---|---|---|
| Voltaje: | Monofásico 220V, 50Hz | Capacidad del producto: | 500-800 cartones/hora |
| Un movimiento del eje: | ° 330 | Función: | El empaletar, apilando, el llevar, embalando y así sucesivamente |
| Paquete: | cartón de madera de la exportación | Uso: | Bebida, comida, cartón, bolso etc. |
| Resaltar: | sistema que empalieta robótico 210kgs,Sistema que empalieta robótico de 6 AXIS,brazo del robot del eje 210kgs 6 |
||

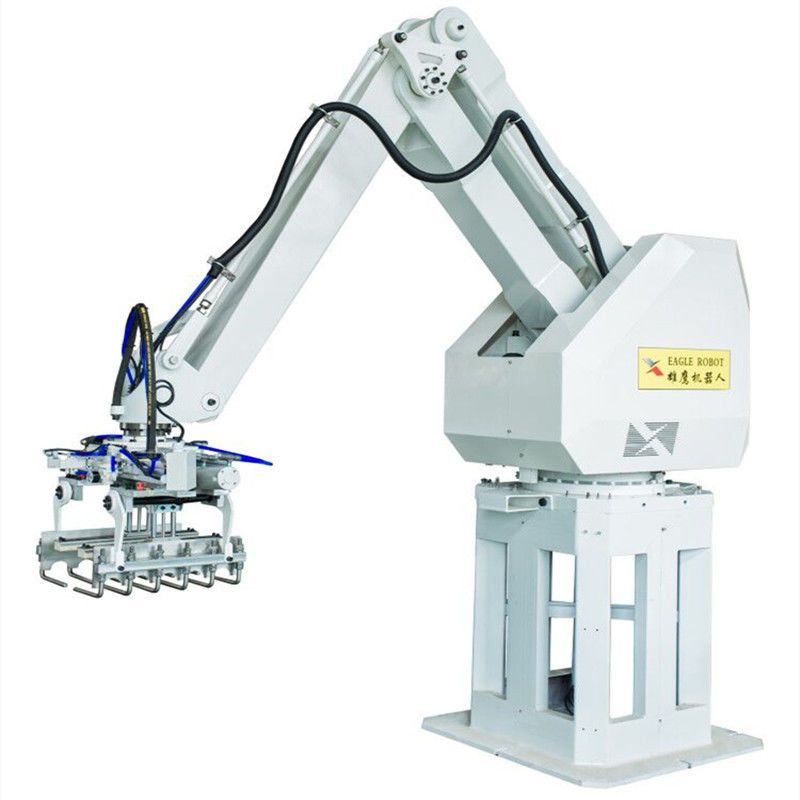

6 impulsión robótica del motor servo del sistema CA de AXIS que empalieta 210kgs
Introducción robótica del sistema que empalieta
El sistema que empalieta robótico es el robot que empalieta del coordenada de la superficie del cilindro del cuatro-grado, principalmente movimiento por eje horizontal del movimiento, eje vertical del movimiento, la fundación de la rotación y el eje de la mano. Su exactitud excelente, velocidad, y funcionamiento eficiente y estable permiten a un robot terminar los requisitos que empalietan de líneas de montaje múltiples al mismo tiempo.
La capacidad de carga robótica de sistema que empalieta 120KG-300KG, puede ser conveniente para la alimentación, sustancia química, grano y aceite, comida, los materiales de construcción, sustancia química diaria, alcohol, bebida, medicina, los aparatos electrodomésticos, la electrónica 3C y otras industrias.
Parámetros técnicos robóticos del sistema que empalietan
| Modelo no. | XY-SR-210 | ||
| Impulsión | Impulsión del motor servo de la CA | ||
| Instalación | En piso | ||
| Max Palletizing Weight (contiene el peso del agarrador) | 210kgs | ||
| Dar capacidad | 1700 veces/hora | ||
| Movimiento AXIS | Normalmente 4 hachas: , B, C, D (puede ser el eje 6) | ||
| Alcance del movimiento | Uno-AXIS (horizontal) | 1500m m | |
| B-AXIS (vertical) | 2300m m | ||
| C-AXIS (cuerpo) | 330° | ||
| D-AXIS (agarrador) | 330° | ||
| Exactitud de la ubicación | ±0.5mm | ||
| Poder | 6.5KVA | ||
| Aire comprimido | 0.5Mpa | ||
| Peso del robot (no contiene el peso del agarrador) | 1150kgs (+/--10%) | ||
Los componentes eléctricos principales enumeran
| No | Nombre de piezas | Modelo | QTY | Proveedor | Nota |
| 1 | Un motor servo del eje | MSME202G1H | 1 | Panasonic | Japón |
| 2 | Motor servo del eje de B | MDME202G1H | 1 | Panasonic | Japón |
| 3 | Motor servo del eje de C | MDME202G1H | 1 | Panasonic | Japón |
| 4 | Motor servo del eje de D | MSMD042G1U | 1 | Panasonic | Japón |
| 5 | Un amplificador servo del eje | MDDHT5540 | 1 | Panasonic | Japón |
| 6 | Amplificador servo del eje de B | MFDHTB3A2 | 1 | Panasonic | Japón |
| 7 | Amplificador servo del eje de C | MFDHTB3A2 | 1 | Panasonic | Japón |
| 8 | Amplificador servo del eje de D | MBDHT2510 | 1 | Panasonic | Japón |
| 9 | Una correa síncrona del eje | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 10 | Correa síncrona del eje de B | OMEGA HP B20 | 1 | OPTIBELT | Alemania |
| 11 | Correa síncrona del eje de C | OMEGA HP B15 | 1 | OPTIBELT | Alemania |
| 12 | Tornillo del eje de B | R50*20-S | 1 | HIWIN | Taiwán |
| 13 | Tornillo del eje de C | R45*12-S | 1 | HIWIN | Taiwán |
| 14 | Resbalador del eje de B, carril del gremio | SNS35LR2SSC1-690 | 2 | THK | Japón |
| 15 | Resbalador del eje de C, carril del gremio | SNS35LR2SSC1-520 | 2 | THK | Japón |
| 16 | Un reductor del eje | FC-A75-69 | 1 | Sumitomo | Japón |
| 17 | Reductor del eje de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Microprocesador del control | / | 1 | ADI | América |
Unidad del software
1. La lengua china e inglesa u otra suministró el funcionamiento.
2. Las piezas principales de la máquina utilizan el motor famoso de la marca como COSEN.
3. Paquete de programas informáticos que empalieta incorporado.
4. Conveniente confirmar la situación de la plataforma.
5. Colocación exacta de la posición de la plataforma.
FAQ
Q: ¿Cómo conseguir una cita exacta?
: Por favor proporciónenos el detalle del objeto tal como dibujo y dimensiones.
Q: ¿cuál es el paquete?
: Todas las mercancías se embalan en caja de madera
Q: ¿Usted ofrece Installation&debugging?
: Nuestros ingenieros están disponibles mantener la maquinaria en ultramar para ayudar a clientes a solucionar problemas de la máquina.
Servicio de la Comisión y de la Después-venta
Hacemos diseño exacto de la disposición de la fábrica según el tamaño de la fábrica del cliente; si el cliente necesitó, podríamos hacer diseño del taller con energía eléctrica, abastecimiento de agua, poder del gas, almacenamiento material, almacenamientos finales, el lavabo de los trabajadores, el etc.
Si la necesidad del cliente, nosotros envía al ingeniero para el servicio de la Comisión. 1-2 de nuestro ingeniero irá a su fábrica a instalar y a ajustar la línea de transformación para realizar la producción normal en el tiempo más corto.
