Datos del producto:
|
| Nombre: | Sistema de paletizado robótico | Origen de la HMI del robot: | coreano |
|---|---|---|---|
| Voltaje: | Monofásico 220V , 50Hz | Capacidad del producto: | 500-800 paquetes/hora |
| Un movimiento de eje: | 330 ° | Solicitud: | Bebida, comida, cartón, tambor, bolsa, etc. |
| Función: | Paletizado, apilado, colocación, etc. | Tipo de pinza robótica: | diseñado según producto |
| Resaltar: | Sistema de paletizado robótico montado en el piso,Brazo robótico de paletizado IP65,Brazo robótico de paletizado HMI programable |
||

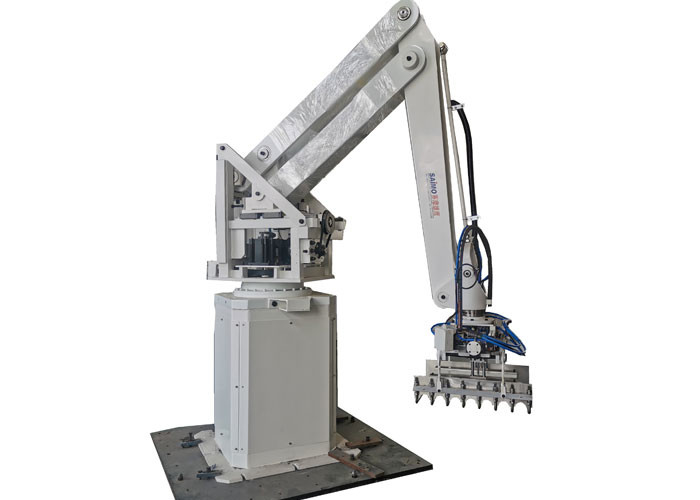

Brazo Robt de Paletizado IP 65 Montado en el Piso con HMI Programable
Breve introducción
El robot paletizador serio Eagle XY-SR es un robot paletizador de coordenadas de superficie cilíndrica de cuatro grados, que se mueve principalmente por el eje de movimiento horizontal, el eje de movimiento vertical, la base de rotación y el eje de la mano.

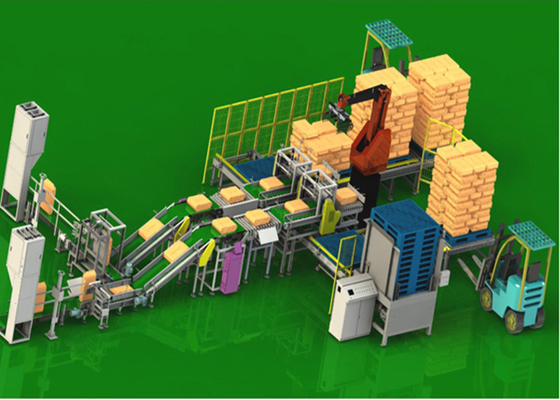

La multicapa de paletización permite que la horquilla las traslade al almacén.Este equipo adopta una pantalla táctil PLC y una gestión inteligente que no solo es simple y fácil de dominar, sino que también reduce la mano de obra.
Parámetros técnicos del sistema de paletizado robótico
| N º de Modelo. | XY-SR-210 | ||
| Conducir | Servomotor de CA | ||
| Instalación | En el piso | ||
| Peso máximo de paletización (contiene el peso de la pinza) | 210kg | ||
| Capacidad de manejo | 1700 veces/hora | ||
| Eje de movimiento | Normalmente 4 ejes: A, B, C, D (pueden ser 6 ejes) | ||
| Alcance del movimiento | Eje A (Horizontal) | 1500 mm | |
| Eje B (Vertical) | 2300 mm | ||
| Eje C (Cuerpo) | 330° | ||
| Eje D (pinza) | 330° | ||
| Precisión de ubicación | ±0,5 mm | ||
| Energía | 6.5KVA | ||
| Aire comprimido | 0.5Mpa | ||
| Peso del robot (no contiene el peso de la pinza) | 1150kg (+/-10%) | ||
Función
una.Los patrones de paletización del producto, el suministro y la descarga de palets pueden programarse mediante PLC.
b.El patrón de paletización es fácil de ajustar en la pantalla táctil.
C.El sistema de suministro de cartón adopta el control del motor de freno para garantizar el transporte del cartón de acuerdo con la posición preestablecida.
d.El almacén de paletas tiene una alta capacidad de 12 a 15 paletas vacías, lo que garantiza el suministro automático de paletas.
Preguntas más frecuentes
P: ¿Cómo obtener una cotización precisa?
R: Indíquenos los detalles de la pieza de trabajo, como el dibujo y las dimensiones.
P: ¿cuál es el paquete?
R: todos los productos se embalan en caja de madera
P: ¿Ofrecen instalación y depuración?
R: Nuestros ingenieros están disponibles para dar servicio a la maquinaria en el extranjero para ayudar a los clientes a resolver los problemas de la máquina.
Servicio de Comisión y Postventa
Hacemos un diseño de diseño de fábrica preciso de acuerdo con el tamaño de fábrica del cliente;Si el cliente lo necesita, podemos hacer un diseño de taller con energía eléctrica, suministro de agua, energía de gas, almacenamiento de materiales, almacenamiento final, baños para trabajadores, etc.
Si el cliente lo necesita, enviaremos un ingeniero para el servicio de puesta en marcha.1-2 de nuestro ingeniero irá a su fábrica para instalar y ajustar la línea de procesamiento para realizar la producción normal en el menor tiempo posible.
Instrucciones de instalación
Le proporcionaremos el manual de usuario y el dibujo eléctrico de todas las máquinas para que las instale usted mismo.Si cree que no puede instalar las máquinas usted mismo, podemos enviar un ingeniero a su fábrica para que las instale y depure, etc.
